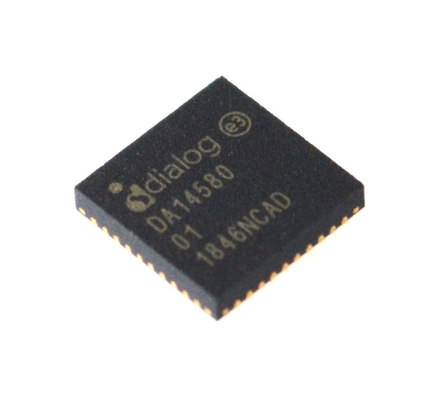

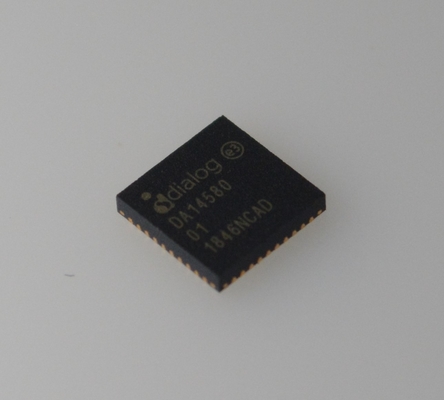

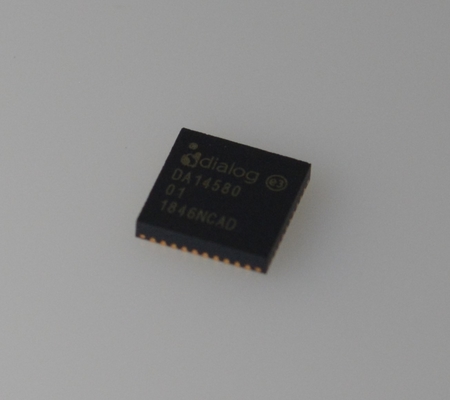

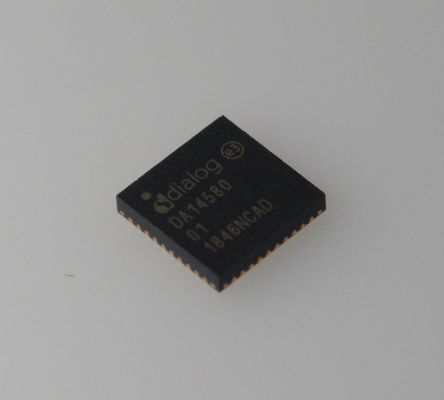

DA14580-01AT2 Bluetooth 5.0 SoC με εξαιρετικά χαμηλή κατανάλωση ενέργειας, μέγεθος 2.5x2.5mm, ARM Cortex-M0, μεγάλη διάρκεια ζωής μπαταρίας, ασφάλεια, πολλαπλά πρωτόκολλα και προσιτή σχεδίαση IoT

DA14580-01AT2 Bluetooth 5.0 SoC με εξαιρετικά χαμηλή κατανάλωση, μέγεθος 2.5x2.5mm, ARM Cortex-M0, μεγάλη διάρκεια ζωής μπαταρίας, ασφάλεια, πολλαπλά πρωτόκολλα και προσιτή σχεδίαση IoT

andnbsp;

Χαρακτηριστικά

 Συμμορφώνεται με Bluetooth V4.2, ETSI EN 300 328 και EN 300 440 Class 2 (Ευρώπη), FCC CFR47 Part 15 (ΗΠΑ) και ARIB STD-T66 (Ιαπωνία)

 Ισχύς επεξεργασίας

andnbsp;  16MHz 32 bit ARM Cortex-M0 με διασύνδεση SWD

andnbsp;  Ειδικός επεξεργαστής Link Layer

andnbsp;  Επεξεργαστής κρυπτογράφησης AES-128 bit

 Μνήμες

andnbsp;  32kB One-Time-Programmable (OTP) μνήμη

andnbsp;  42kB System SRAMandnbsp;

andnbsp;  84 kB ROM

andnbsp;  8 kB Retention SRAM

 Διαχείριση ενέργειας

andnbsp;  Ενσωματωμένος μετατροπέας Buck/Boost DC-DC

andnbsp;  Θύρες P0, P1, P2 και P3 με ανοχή 3.3 V

andnbsp;  Εύκολη αποσύνδεση μόνο 4 ακίδων τροφοδοσίας

andnbsp;  Υποστηρίζει κυψέλες μπαταρίας νομίσματος (τυπ. 3.0 V) και αλκαλικές (τυπ. 1.5 V)

andnbsp;  10-bit ADC για μέτρηση τάσης μπαταρίας

 Ταλαντωτές ψηφιακού ελέγχου

andnbsp;  16MHz κρύσταλλος (andplusmn;20 ppm max) και ταλαντωτής RC

andnbsp;  32kHz κρύσταλλος (andplusmn;50 ppm, andplusmn;500 ppm max) και ταλαντωτής RCX

 Γενικής χρήσης, χρονιστές Capture και Sleep

 Ψηφιακές διεπαφές

andnbsp;  I/O γενικής χρήσης: 14 (πακέτο WLCSP34), 24 (πακέτο QFN40), 32 (πακέτο QFN48)

andnbsp;  2 UARTs με έλεγχο ροής υλικού έως 1 MBd

andnbsp;  Διασύνδεση SPI+andtrade;

andnbsp;  Δίαυλος I2C στα 100 kHz, 400 kHz

andnbsp;  3-αξονικός αποκωδικοποιητής τετραγωνισμού

 Αναλογικές διεπαφές

andnbsp;  4-καναλιού 10-bit ADC

 Πομποδέκτης ραδιοφώνου

andnbsp;  Πλήρως ενσωματωμένος πομποδέκτης CMOS 2.4 GHz

andnbsp;  Κεραία ενός καλωδίου: δεν απαιτείται αντιστοίχιση RF ή μεταγωγή RX/TX

andnbsp;  Ρεύμα τροφοδοσίας στο VBAT3V: TX: 3.4 mA, RX: 3.7 mA (με ιδανικό DC-DC)

andnbsp;  0dBm ισχύς εξόδου μετάδοσης

andnbsp; -20 dBm ισχύς εξόδου σε andldquo;Near Field Modeandrdquo;

andnbsp; -93 dBm ευαισθησία δέκτη

 Πακέτα:

andnbsp;  WLCSP 34 ακίδων, 2.436 mm x 2.436 mm

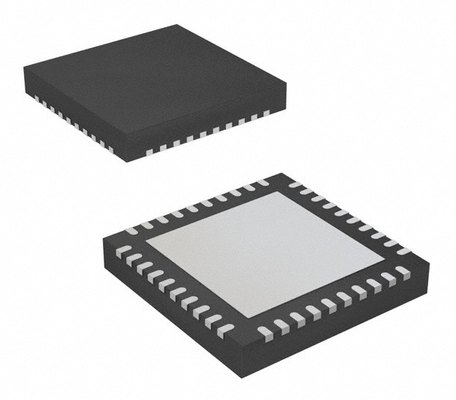

andnbsp;  QFN 40 ακίδων, 5 mm x 5 mm

andnbsp;  QFN 48 ακίδων, 6 mm x 6 mm

andnbsp;  KGD (wafer, dice)

andnbsp;

Γενική περιγραφή

Το ολοκληρωμένο κύκλωμα DA14580 διαθέτει έναν πλήρως ενσωματωμένο πομποδέκτη ραδιοφώνου και επεξεργαστή baseband για Bluetoothandreg; χαμηλής ενέργειας. Μπορεί να χρησιμοποιηθεί ως αυτόνομος επεξεργαστής εφαρμογών ή ως αντλία δεδομένων σε φιλοξενούμενα συστήματα.

Το DA14580 υποστηρίζει μια ευέλικτη αρχιτεκτονική μνήμης για την αποθήκευση προφίλ Bluetooth και προσαρμοσμένου κώδικα εφαρμογής, ο οποίος μπορεί να ενημερωθεί μέσω του αέρα (OTA). Η πιστοποιημένη στοίβα πρωτοκόλλου Bluetooth χαμηλής ενέργειας είναι αποθηκευμένη σε μια ειδική ROM. Όλο το λογισμικό εκτελείται στον επεξεργαστή ARMandreg; Cortexandreg;-M0 μέσω ενός απλού προγραμματιστή.

Το υλικολογισμικό Bluetooth χαμηλής ενέργειας περιλαμβάνει τα πρωτόκολλα επιπέδου υπηρεσίας L2CAP, Security Manager (SM), Attribute Protocol (ATT), το Generic Attribute Profile (GATT) και το Generic Access Profile (GAP). Υποστηρίζονται όλα τα προφίλ που δημοσιεύονται από το Bluetooth SIG, καθώς και προσαρμοσμένα προφίλ.

Ο πομποδέκτης συνδέεται απευθείας στην κεραία και είναι πλήρως συμβατός με το πρότυπο Bluetooth 4.2. Το DA14580 διαθέτει ειδικό υλικό για την υλοποίηση του Link Layer του Bluetooth χαμηλής ενέργειας και ελεγκτές διασύνδεσης για βελτιωμένες δυνατότητες συνδεσιμότητας.

andnbsp;

Διάγραμμα συστήματος

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
