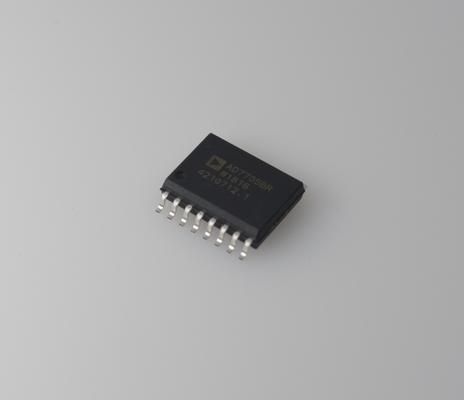

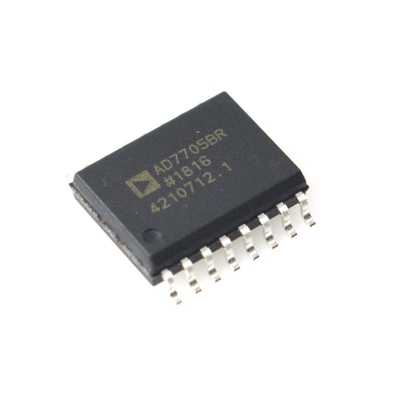

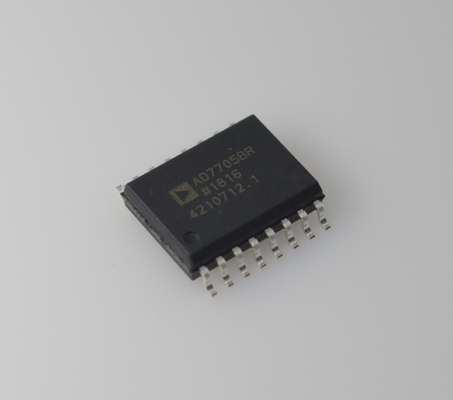

AD7705BRZ ADC 16-Bit Precision Low Noise 3V/5V Operation On-Chip Filter SPI Interface Low Power -40°C έως +85°C Βιομηχανική ποιότητα

AD7705BRZ ADC 16-Bit Precision Χαμηλού Θορύβου 3V/5V Λειτουργία Ενσωματωμένο Φίλτρο Διεπαφή SPI Χαμηλή Ισχύς -40anddeg;C έως +85anddeg;C Βιομηχανικής Κλάσης

andnbsp;

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

AD7705: 2 πλήρως διαφορικά κανάλια εισόδου ADCs

AD7706: 3 ψευδοδιαφορικά κανάλια εισόδου ADCs

andnbsp; 16 bit χωρίς χαμένα κωδικούς

andnbsp; 0.003% μη γραμμικότητα

Προγραμματιζόμενο κέρδος front end: κέρδη από 1 έως 128 3-καλωδιακή σειριακή διεπαφή

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, και DSP-συμβατό

andnbsp; andnbsp; Είσοδος Schmitt-trigger στο SCLK

Δυνατότητα αποθήκευσης της αναλογικής εισόδου

2.7 V έως 3.3 V ή 4.75 V έως 5.25 V λειτουργία

Διασπορά ισχύος 1 mW μέγιστο @ 3 V

Ρεύμα αναμονής 8 andmu;A μέγιστο

16-pin PDIP, 16-pin SOIC, και 16-pin TSSOP πακέτα

andnbsp;

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Τα AD7705/AD7706 είναι ολοκληρωμένα αναλογικά front ends για εφαρμογές μέτρησης χαμηλής συχνότητας. Αυτές οι συσκευές 2-/3-καναλιών μπορούν να δεχθούν σήματα εισόδου χαμηλού επιπέδου απευθείας από έναν αισθητήρα και να παράγουν σειριακή ψηφιακή έξοδο. Οι συσκευές χρησιμοποιούν μια τεχνική μετατροπής andSigma;-andDelta; για να επιτύχουν έως και 16 bit απόδοσης χωρίς χαμένους κωδικούς. Το επιλεγμένο σήμα εισόδου εφαρμόζεται σε ένα ιδιόκτητο, προγραμματιζόμενο front end κέρδους που βασίζεται γύρω από έναν αναλογικό διαμορφωτή. Η έξοδος του διαμορφωτή υποβάλλεται σε επεξεργασία από ένα ψηφιακό φίλτρο επί του τσιπ. Η πρώτη εγκοπή αυτού του ψηφιακού φίλτρου μπορεί να προγραμματιστεί μέσω ενός καταχωρητή ελέγχου επί του τσιπ, επιτρέποντας τη ρύθμιση της αποκοπής του φίλτρου και του ρυθμού ενημέρωσης εξόδου.

Οι συσκευές AD7705/AD7706 λειτουργούν από μία μόνο παροχή 2.7 V έως 3.3 V ή 4.75 V έως 5.25 V. Το AD7705 διαθέτει δύο πλήρως διαφορικά αναλογικά κανάλια εισόδου. το AD7706 διαθέτει τρία ψευδοδιαφορικά κανάλια εισόδου.

Και οι δύο συσκευές διαθέτουν μια διαφορική είσοδο αναφοράς. Εύρη σήματος εισόδου από 0 mV έως 20 mV μέσω 0 V έως 2.5 V μπορούν να ενσωματωθούν και στις δύο συσκευές όταν λειτουργούν με VDD 5 V και αναφορά 2.5 V. Μπορούν επίσης να χειριστούν εύρη διπολικών σημάτων εισόδου από andplusmn;20 mV μέσω andplusmn;2.5 V, τα οποία αναφέρονται στις εισόδους AIN(andminus;) στο AD7705 και στην είσοδο COMMON στο AD7706.

Οι συσκευές AD7705/AD7706, με παροχή 3 V και αναφορά 1.225 V, μπορούν να χειριστούν εύρη μονοπολικών σημάτων εισόδου από 0 mV έως 10 mV μέσω 0 V έως 1.225 V. Οι συσκευές μπορούν να δεχθούν διπολικά εύρη εισόδου από andplusmn;10 mV μέσω andplusmn;1.225 V. Επομένως, οι συσκευές AD7705/AD7706 εκτελούν όλη τη διαμόρφωση και τη μετατροπή σήματος για ένα σύστημα 2-καναλιών ή 3-καναλιών.

Τα AD7705/AD7706 είναι ιδανικά για χρήση σε έξυπνα συστήματα, συστήματα που βασίζονται σε μικροελεγκτές ή DSP. Οι συσκευές διαθέτουν μια σειριακή διεπαφή που μπορεί να διαμορφωθεί για λειτουργία 3-καλωδίων. Οι ρυθμίσεις κέρδους, η πολικότητα του σήματος και η επιλογή ρυθμού ενημέρωσης μπορούν να διαμορφωθούν σε λογισμικό χρησιμοποιώντας τη σειριακή θύρα εισόδου. Τα εξαρτήματα περιέχουν επιλογές αυτο-βαθμονόμησης και βαθμονόμησης συστήματος για την εξάλειψη των σφαλμάτων κέρδους και αντιστάθμισης στο ίδιο το εξάρτημα ή στο σύστημα. Η κατασκευή CMOS εξασφαλίζει πολύ χαμηλή διασπορά ισχύος και η λειτουργία απενεργοποίησης μειώνει την κατανάλωση ισχύος αναμονής σε 20 andmu;W typ.

Αυτά τα εξαρτήματα διατίθενται σε ένα 16-pin, φαρδύ σώμα (0.3 ίντσες), πλαστικό διπλό πακέτο εν σειρά (DIP). ένα 16-pin, φαρδύ σώμα (0.3 ίντσες), τυπικό πακέτο μικρού περιγράμματος (SOIC). και ένα χαμηλού προφίλ, 16-pin, λεπτό πακέτο μικρού περιγράμματος (TSSOP).

andnbsp;

andnbsp;

andnbsp;

Εφαρμογές

Έλεγχος βιομηχανικής διεργασίας
Διαμόρφωση σήματος για αισθητήρες πίεσης/θερμοκρασίας/ροής

Μέτρηση βρόχου ρεύματος 4-20mA.
Μονάδες αναλογικής εισόδου για συστήματα PLC
Ιατρικές καιamp; Συσκευές Υγείας
Φορητά ιατρικά όργανα (γλυκόμετρα, μετρητές αρτηριακής πίεσης)

Απόκτηση βιοηλεκτρικού σήματος (EEG/ECG)

Έξυπνα όργανα
Ηλεκτρονικές ζυγαριές υψηλής ακρίβειας (ανάλυση 0.01g)

Εξοπλισμός εργαστηριακής ανάλυσης0
Ανιχνευτές αερίου
Ηλεκτρονικά καταναλωτικών
Αισθητήρες έξυπνου σπιτιού υψηλής ποιότητας0
Βιομετρική παρακολούθηση εξοπλισμού γυμναστικής
Ηλεκτρονικά αυτοκινήτων
Παρακολούθηση τάσης συστήματος διαχείρισης μπαταρίας (BMS)
Απόκτηση παραμέτρων κινητήρα
