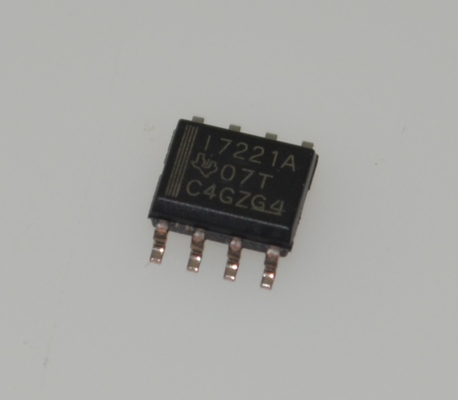

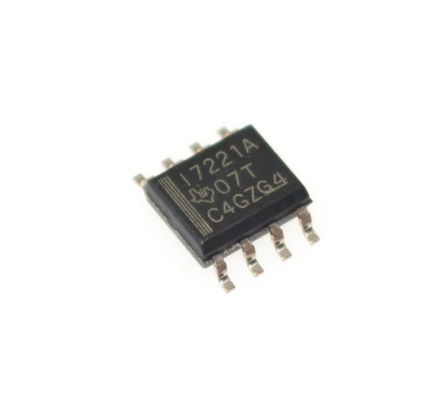

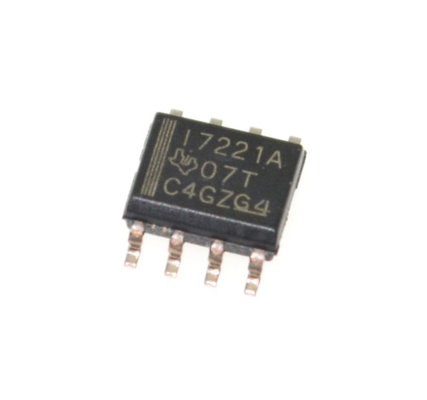

ISO7221ADR Ψηφιακός Απομονωτής 1-Κανάλι 150Mbps Υψηλής Ταχύτητας 3kVrms Απομόνωση 3.1ns Καθυστέρηση 2.7-5.5V ευρεία τάση -40°C έως +125°C Πακέτο SOIC-8

Ψηφιακός Απομονωτής ISO7221ADR 1-Channel 150Mbps High-Speed 3kVrms Απομόνωση 3.1ns Καθυστέρηση 2.7-5.5V Ευρύ Φάσμα Τάσης -40anddeg;C έως +125anddeg;C SOIC-8 Package

andnbsp;

Χαρακτηριστικά

andbull; Επιλογές ρυθμού σηματοδοσίας 1, 5, 25 και 150Mbps

andnbsp; andndash; Χαμηλή απόκλιση εξόδου από κανάλι σε κανάλι; 1ns Max

andnbsp; andndash; Χαμηλή παραμόρφωση πλάτους παλμού (PWD); 1ns Max

andnbsp; andndash; Χαμηλή περιεκτικότητα σε jitter; 1ns Typ στα 150Mbps

andbull; Τυπική ανοσία σε μεταβατικά φαινόμενα 50kV/andmu;s

andbull; Λειτουργεί με τροφοδοτικά 2.8V (C-Grade), 3.3V ή 5V

andbull; Προστασία ESD 4kV

andbull; Υψηλή ηλεκτρομαγνητική ανοσία

andbull;andndash;40anddeg;C έως +125anddeg;C Εύρος λειτουργίας

andbull; Τυπική διάρκεια ζωής 28 ετών στην ονομαστική τάση (βλ. Προβολή διάρκειας ζωής απομόνωσης)

andbull; Πιστοποιήσεις που σχετίζονται με την ασφάλεια:

andnbsp; andndash; DIN EN IEC 60747-17 (VDE 0884-17)

andnbsp; andndash; Πρόγραμμα αναγνώρισης εξαρτημάτων UL 1577

andnbsp; andndash; Πιστοποιήσεις IEC 62368-1, IEC 61010-1, IEC 60601-1 και GB 4943.1

andnbsp;

Εφαρμογές

andbull; Αυτοματισμός εργοστασίου

andnbsp;andndash; Modbus

andnbsp;andndash; Profibusandtrade;

andnbsp;andndash; Δίαυλοι δεδομένων DeviceNetandtrade;

andbull; Περιφερειακή διεπαφή υπολογιστή

andbull; Διεπαφή ελέγχου Servo

andbull; Απόκτηση δεδομένων

andnbsp;

Περιγραφή

Οι συσκευές της οικογένειας ISO7220x και ISO7221x είναι ψηφιακοί απομονωτές διπλού καναλιού. Για να διευκολυνθεί η διάταξη PCB, τα κανάλια είναι προσανατολισμένα προς την ίδια κατεύθυνση στο ISO7220x και σε αντίθετες κατευθύνσεις στο ISO7221x. Αυτές οι συσκευές έχουν ένα λογικό buffer εισόδου και εξόδου διαχωρισμένο από το φράγμα απομόνωσης διοξειδίου του πυριτίου (SiO2) της TI, παρέχοντας γαλβανική απομόνωση έως και 4000VPK ανά VDE. Χρησιμοποιούνται σε συνδυασμό με απομονωμένα τροφοδοτικά, αυτές οι συσκευές μπλοκάρουν την υψηλή τάση και απομονώνουν τα ground, καθώς και αποτρέπουν τα ρεύματα θορύβου σε έναν δίαυλο δεδομένων ή σε άλλα κυκλώματα από το να εισέλθουν στο τοπικό ground και να παρεμβαίνουν ή να καταστρέφουν ευαίσθητα κυκλώματα.

Ένα δυαδικό σήμα εισόδου υποβάλλεται σε επεξεργασία, μεταφράζεται σε ένα ισορροπημένο σήμα και στη συνέχεια διαφοροποιείται από το φράγμα απομόνωσης. Πάνω από το φράγμα απομόνωσης, ένας διαφορικός συγκριτής λαμβάνει τις πληροφορίες μετάβασης λογικής και στη συνέχεια ορίζει ή επαναφέρει ένα flip-flop και το κύκλωμα εξόδου ανάλογα. Ένας περιοδικός παλμός ενημέρωσης αποστέλλεται πάνω από το φράγμα για να επαληθεύσει ότι το σωστό επίπεδο dc της εξόδου. Εάν αυτός ο παλμός dc-refresh δεν ληφθεί κάθε 4andmu;s, η είσοδος θεωρείται ότι δεν τροφοδοτείται ή δεν οδηγείται ενεργά και το κύκλωμα ασφαλείας οδηγεί την έξοδο σε μια λογική υψηλή κατάσταση.

Η προκύπτουσα σταθερά χρόνου παρέχει γρήγορη λειτουργία με ρυθμούς σηματοδοσίας διαθέσιμους από 0Mbps (DC) έως 150Mbps (Ο ρυθμός σηματοδοσίας μιας γραμμής είναι ο αριθμός των μεταβάσεων τάσης που γίνονται ανά δευτερόλεπτο, εκφρασμένος σε μονάδες bps). Οι συσκευές A-option, B-option και C-option έχουν κατώφλια εισόδου TTL και ένα φίλτρο θορύβου στην είσοδο που αποτρέπει τη μετάδοση παροδικών παλμών στην έξοδο της συσκευής. Οι συσκευές M-option έχουν κατώφλια εισόδου CMOS VCC/2 και δεν έχουν το φίλτρο θορύβου εισόδου και την πρόσθετη καθυστέρηση διάδοσης.

Η οικογένεια συσκευών ISO7220x και ISO7221x απαιτεί δύο τάσεις τροφοδοσίας 2.8V (C-Grade), 3.3V, 5V ή οποιονδήποτε συνδυασμό. Όλες οι είσοδοι είναι ανεκτικές στα 5V όταν τροφοδοτούνται από τροφοδοτικό 2.8V ή 3.3V και όλες οι έξοδοι είναι 4mA CMOS.

Η οικογένεια συσκευών ISO7220x και ISO7221x χαρακτηρίζεται για λειτουργία σε εύρος θερμοκρασίας περιβάλλοντος από andndash;40anddeg;C έως +125anddeg;C.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
