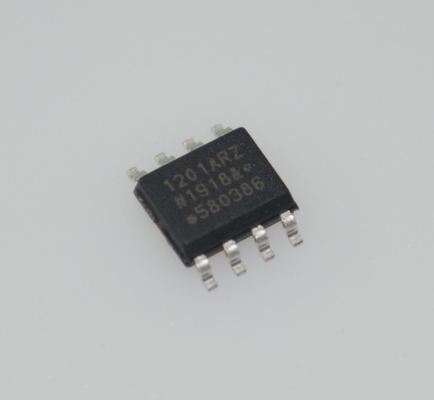

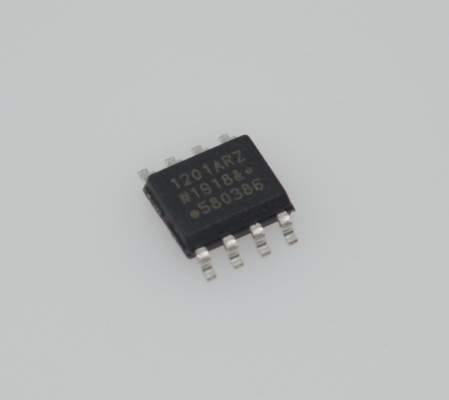

ADUM1201ARZ Διπλού καναλιού Ψηφιακός Απομονωτής με 2.5kV Απομόνωση Υψηλής Ταχύτητας 150Mbps Χαμηλής Ισχύος Ευρέος Φάσματος Θερμοκρασίας (-40°C έως +105°C) 15kV/μs CMTI Τροφοδοσία 3V-5.5V Συμμόρφωση RoHS

ADUM1201ARZ 2 κανάλια ψηφιακός απομονωτής με 2.5kV απομόνωση υψηλής ταχύτητας 150Mbps χαμηλής ισχύος Wide Temp (-40anddeg;C έως +105anddeg;C) 15kV/andmu;s CMTI 3V-5.5V Supply RoHS Compliant

καιnbsp;

Ειδικά χαρακτηριστικά

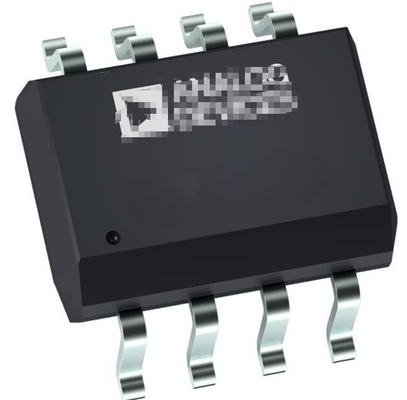

Στενό σώμα, συμβατό με το RoHS, πακέτο 8 μολύβδου SOIC Λιγάς ισχύος λειτουργίας

καιnbsp; λειτουργία 5 V

καιnbsp· καιnbsp· 1,1 mA ανά κανάλι με μέγιστη ταχύτητα από 0 Mbps έως 2 Mbps

3,7 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps

καιnbsp; καιnbsp; 8,2 mA ανά κανάλι με μέγιστη ταχύτητα 25 Mbps

καιnbsp; λειτουργία 3 V

καιnbsp; καιnbsp; 0,8 mA ανά κανάλι με μέγιστη ταχύτητα από 0 Mbps έως 2 Mbps

καιnbsp; καιnbsp; 2,2 mA ανά κανάλι με μέγιστη ταχύτητα 10 Mbps

4,8 mA ανά κανάλι με μέγιστη ταχύτητα 25 Mbps

Δυομερή επικοινωνία

Μετατροπή επιπέδου 3 V/5 V

Υψηλής θερμοκρασίας λειτουργία: 125 καιC

Υψηλή ταχύτητα δεδομένων: dc έως 25 Mbps (NRZ)

Ακριβή χαρακτηριστικά συγχρονισμού

καιnbsp; 3 ns μέγιστη στρέβλωση πλάτους παλμού

καιnbsp; 3 ns μέγιστη αντιστοίχιση καναλιού με κανάλι

Υψηλή μεταβατική ανοσία κοινής λειτουργίας: andgt;25 kV/andmu;s

Ασφάλεια και κανονιστικές εγκρίσεις

αναγνώριση UL

καιnbsp; καιnbsp; 2500 V rms για 1 λεπτό ανά UL 1577

καιnbsp; Ανακοίνωση 5Α για την αποδοχή συστατικού CSA

Πιστοποιητικό συμμόρφωσης VDE

καιnbsp; καιnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

καιnbsp; καιnbsp; VIORM = κορυφή 560 V

Εγγυημένα για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας

καιnbsp;

Εφαρμογές

Απομόνωση πολλαπλών καναλιών κρίσιμου μεγέθους

Απομόνωση διεπαφής SPI/μετατροπέα δεδομένων

Διαχωρισμός του πομπού RS-232/RS-422/RS-485

Ψηφιακή απομόνωση πεδίου

Υβριδικά ηλεκτρικά οχήματα, οθόνη μπαταρίας και κινητήρα

καιnbsp;

Γενική περιγραφή

Τα ADuM1200/ADuM12011 είναι ψηφιακοί απομονωτές διπλού καναλιού που βασίζονται στην τεχνολογία Analog Devices, Inc., iCouplerandreg. Συνδυάζοντας τεχνολογίες CMOS υψηλής ταχύτητας και μονολιθικών μετασχηματιστών,τα στοιχεία αυτά της μόνωσης παρέχουν εξαιρετικά χαρακτηριστικά απόδοσης ανώτερα από τα εναλλακτικά, όπως οι οπτικοσύνδεσμοι.

Αποφεύγοντας τη χρήση LED και φωτοδιόδων, οι συσκευές iCoupler εξαλείφουν τις δυσκολίες σχεδιασμού που συνηθίζονται να σχετίζονται με τους οπτικούς συνδετήρες.

Οι τυπικές ανησυχίες του οπτικοσύνδεσμου σχετικά με αβέβαιους δείκτες μεταφοράς ρεύματος, μη γραμμικές λειτουργίες μεταφοράς,και η θερμοκρασία και η διάρκεια ζωής των επιδράσεων εξαλείφονται με τις απλές ψηφιακές διεπαφές iCoupler και σταθερά χαρακτηριστικά απόδοσηςΗ ανάγκη για εξωτερικούς οδηγούς και άλλα διακριτά εξαρτήματα εξαλείφεται με αυτά τα προϊόντα iCoupler.Οι συσκευές iCoupler καταναλώνουν το ένα δέκατο έως το ένα έκτο της ισχύος των οπτικοσύνδεσμων σε συγκρίσιμες ταχύτητες δεδομένων σήματος.

Οι απομονωτές ADuM1200/ADuM1201 παρέχουν δύο ανεξάρτητα κανάλια απομόνωσης σε διάφορες διαμορφώσεις καναλιών και ταχύτητες δεδομένων (βλέπε οδηγό παραγγελίας).Και οι δύο συσκευές λειτουργούν με την τάση τροφοδοσίας στις δύο πλευρές που κυμαίνεται από 2.7 V έως 5,5 V, παρέχοντας συμβατότητα με συστήματα χαμηλότερης τάσης και επιτρέποντας τη λειτουργία μεταφοράς τάσης μέσω του φραγμού απομόνωσης.Το ADuM1200/ADuM1201 παρέχει χαμηλή στρέβλωση πλάτους παλμού (καιΑντίθετα με άλλες εναλλακτικές λύσεις οπτικοσύνδεσης, οι οπτικοσύνδεσμοι είναι πολύ πιο ευέλικτοι.οι απομονωτές ADuM1200/ADuM1201 διαθέτουν κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας χαρακτηριστικό ανανέωσης που εξασφαλίζει την ορθότητα συνεχούς ροής σε περίπτωση απουσίας μεταβολών λογικής εισόδου και κατά τις συνθήκες ενεργοποίησης/αποσύνδεσης.

Τα ADuM1200W και ADuM1201W είναι εκδόσεις αυτοκινητοβιομηχανίας που είναι κατάλληλες για λειτουργία 125 και C. Βλ. την ενότητα Προϊόντα αυτοκινήτου για περισσότερες πληροφορίες.
