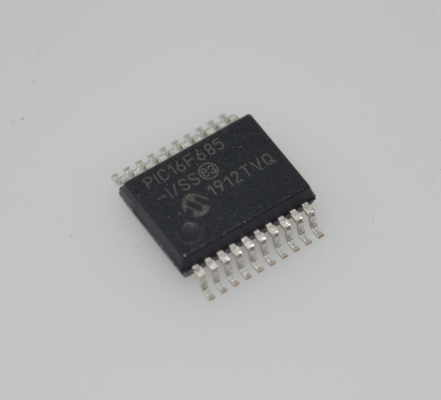

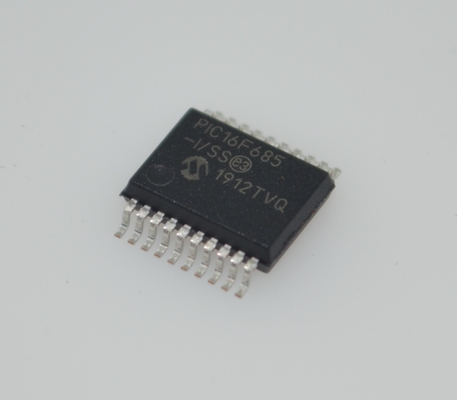

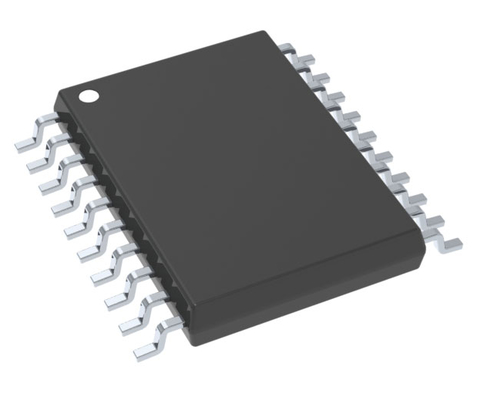

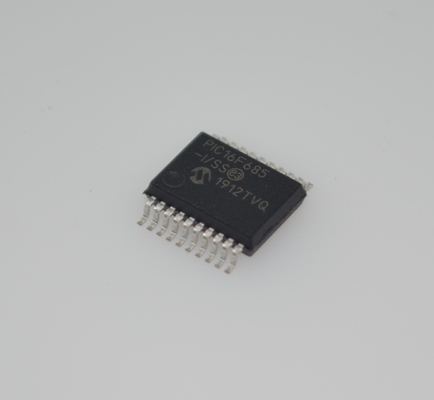

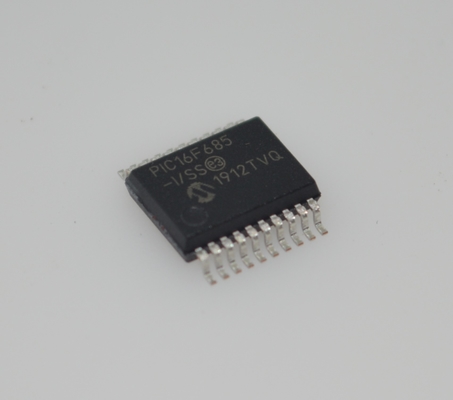

PIC16F685-I/SS 8-bit Flash MCU 20MHz Ταχύτητα 3,5KB Μνήμη 256B EEPROM 12x10-bit ADC 25 I/O Pins Wide 2.0-5.5V Range Βιομηχανικό -40°C έως +85°C SSOP-20 Πακέτο για ενσωματωμένο έλεγχο

PIC16F685-I/SS 8-bit Flash MCU 20MHz Speed 3.5KB Memory 256B EEPROM 12x10-bit ADC 25 I/O Pins Wide 2.0-5.5V Range Industrial -40anddeg;C to +85anddeg;C SSOP-20 Package for Embedded Control

andnbsp;

CPU υψηλής απόδοσης RiSC

Μόνο 35 εντολές για εκμάθηση:

andnbsp;-Όλες οι εντολές ενός κύκλου εκτός από τις διακλαδώσεις

Ταχύτητα λειτουργίας:
andnbsp;-Είσοδος ταλαντωτή/ρολογιού DC-20 MHz

andnbsp;-Κύκλος εντολής DC-200 ns

Δυνατότητα διακοπής

8-Επίπεδο Hardware Stack

Άμεσες, έμμεσες και σχετικές λειτουργίες διευθυνσιοδότησης

andnbsp;

Ειδικά χαρακτηριστικά μικροελεγκτή

Εσωτερικός ταλαντωτής ακριβείας:

andnbsp; Εργοστασιακά βαθμονομημένος σε + 1%

andnbsp; Λογισμικό επιλέξιμη περιοχή συχνότητας από 8 MHz έως 32 kHz
andnbsp; Ρύθμιση λογισμικού

andnbsp; Λειτουργία εκκίνησης δύο ταχυτήτων

andnbsp; Ανίχνευση αστοχίας κρυστάλλου για κρίσιμες εφαρμογές

andnbsp; Εναλλαγή λειτουργίας ρολογιού κατά τη λειτουργία για εξοικονόμηση ενέργειας

Λειτουργία Sleep εξοικονόμησης ενέργειας

Ευρύ φάσμα τάσης λειτουργίας (2.0V-5.5V)

Βιομηχανικό και εκτεταμένο εύρος θερμοκρασίας

Επαναφορά ενεργοποίησης (POR)

Χρονιστής ενεργοποίησης (PWRTE) και χρονιστής εκκίνησης ταλαντωτή (OST)

Επαναφορά Brown-out (BOR) με επιλογή ελέγχου λογισμικού

Βελτιωμένος χρονιστής Watchdog χαμηλού ρεύματος (WDT) με ενσωματωμένο ταλαντωτή (Λογισμικό επιλέξιμο ονομαστικό 268 δευτερόλεπτα με πλήρη προδιαιρέτη) με ενεργοποίηση λογισμικού

Πολλαπλασιασμένη ακίδα Master Clear/εισόδου

Προγραμματιζόμενη προστασία κώδικα

Κύτταρο Flash/EEPROM υψηλής αντοχής:

andnbsp; 100.000 αντοχή εγγραφής Flash

andnbsp; 1.000.000 αντοχή εγγραφής EEPROM

andnbsp; Διατήρηση Flash/Data EEPROM:andgt;40 χρόνια

Βελτιωμένη μονάδα USART:

andnbsp; Υποστηρίζει RS-485, RS-232 και LIN 2.0

andnbsp; Αυτόματη ανίχνευση Baud

andnbsp; Αυτόματη αφύπνιση στο bit έναρξης

andnbsp;

Χαρακτηριστικά χαμηλής κατανάλωσης
Ρεύμα αναμονής:

andnbsp; 50 nA @ 2.0V, τυπικό

Ρεύμα λειτουργίας:

andnbsp; 11 andmu;A @ 32 kHz, 2.0V, τυπικό

andnbsp; 220 andmu;A @ 4 MHz, 2.0V, τυπικό

Ρεύμα χρονιστή Watchdog:

andnbsp; -andlt;1 andmu;A @ 2.0V, τυπικό

andnbsp;

Χαρακτηριστικά περιφερειακών

17 ακίδες 1/0 και 1 ακίδα μόνο εισόδου:

andnbsp; Πηγή/βύθιση υψηλού ρεύματος για άμεση οδήγηση LED

andnbsp; Ακίδα Interrupt-on-Change

andnbsp; Ατομικά προγραμματιζόμενα αδύναμα pull-ups

andnbsp; Ultra Low-Power Wake-up (ULPWU)

Μονάδα αναλογικού συγκριτή με:

andnbsp; Δύο αναλογικούς συγκριτές

andnbsp; Προγραμματιζόμενη ενσωματωμένη αναφορά τάσης (CVREF) module (% of VDD)

andnbsp; Εξωτερικά προσβάσιμες είσοδοι και έξοδοι συγκριτή
andnbsp; Λειτουργία SR Latch
andnbsp; Timer 1 Gate Sync Latch
andnbsp; Σταθερό 0.6V VREF

Μετατροπέας A/D:
andnbsp; Ανάλυση 10 bit και 12 κανάλια

Timer0: 8-Bit Timer/Counter with 8-Bit Programmable Prescaler

Βελτιωμένος Timer1:

andnbsp; 16-bit timer/counter with prescaler

andnbsp; External Timer1 Gate (count enable)

andnbsp; Option to use OSC1 and OSC2 in LP modeas Timer1 oscillator if lNTOSC modeselected
Timer2:8-Bit Timer/Counter with 8-Bit PeriodRegister, Prescaler and Postscaler

Βελτιωμένη μονάδα Capture, Compare, PWM+:

andnbsp; 16-bit Capture, max resolution 12.5 ns

andnbsp; Compare, max resolution 200 ns

andnbsp; 10-bit PWM with 1, 2 or 4 output channels,programmable andquot;dead timeandquot;, max frequency20 kHZ
andnbsp; PWM output steering control

Σύγχρονη σειριακή θύρα (SSP):

andnbsp; Λειτουργία SPl (Master and Slave)

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
