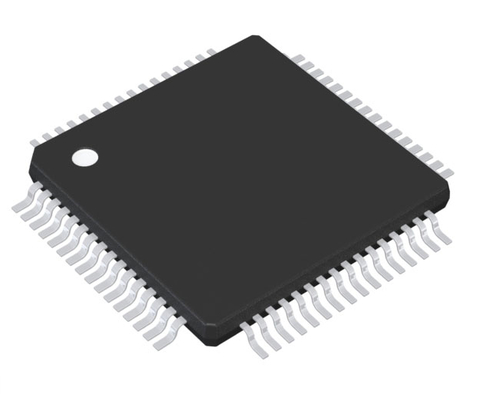

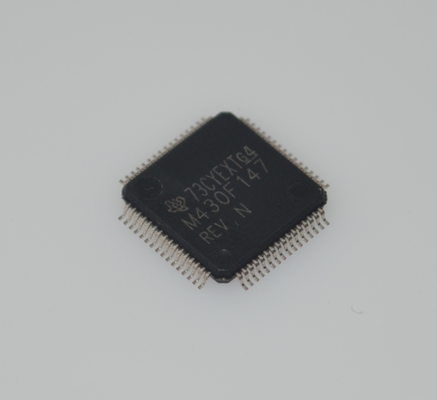

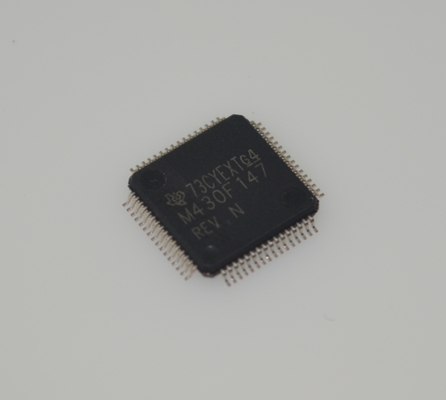

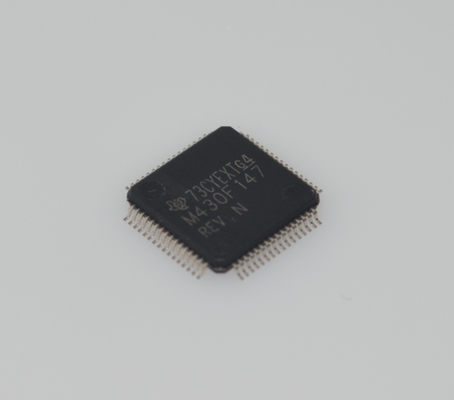

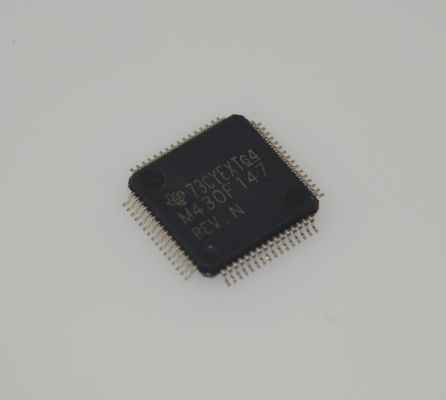

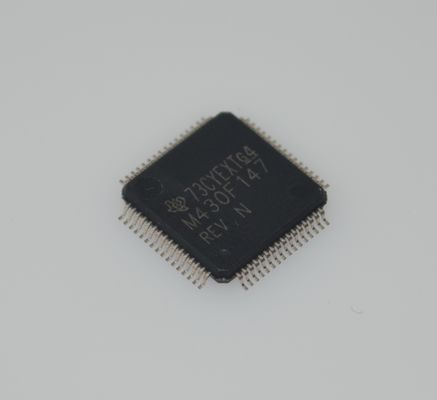

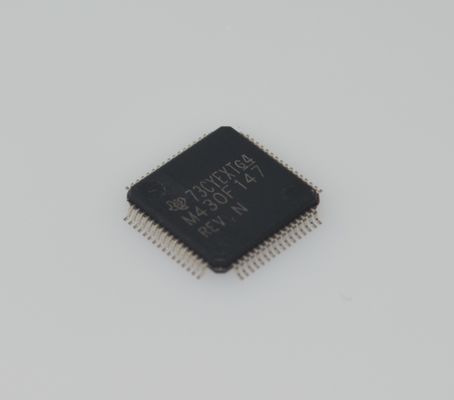

MSP430F147IPMR 16MHz Ultra-Low-Power MCU με 32KB Flash 1KB RAM 12-bit ADC 16-bit Timers UART/SPI/I2C 1.8-3.6V Λειτουργία & 64-pin LQFP Πακέτο

MSP430F147IPMR 16MHz Ultra-Low-Power MCU με 32KB Flash 1KB RAM 12-bit ADC 16-bit Timers UART/SPI/I2C 1.8-3.6V Λειτουργία & πακέτο LQFP 64-PIN LQFP

Χαρακτηριστικά

• Εύρος τάσης Lowsupply, 1,8 V έως 3,6 V

• Εξαιρετική κατανάλωση ενέργειας:

- Ενεργός τρόπος λειτουργίας: 280 μΑ σε 1 MHz, 2,2 V

- Λειτουργία αναμονής: 1,6 μΑ

- Λειτουργία απενεργοποίησης (συγκράτηση RAM): 0,1 μΑ

• Πέντε λειτουργίες εξοικονόμησης ενέργειας

• αφύπνιση από κατάσταση αναμονής σε λιγότερο από 6 μs

• Αρχιτεκτονική RISC 16-bit, ώρα κύκλου οδηγιών 125-NS

• Μετατροπέας αναλογικού προς ψηφιακό (ADC) 12-bit με εσωτερική αναφορά, δείγμα-και-hold και αυτόματο χαρακτηριστικό

• 16-bit timer_b με επτά συλλήψεις/σύγκριση με τους καταχωρητές σκιών

• 16-bit timer_a με τρεις καταχωρητές λήψης/σύγκρισης

• Συγκριτής σε τσιπ

• Προγραμματισμός σειριακών ενσωματωμένων, χωρίς εξωτερική τάση προγραμματισμού που απαιτείται, προγραμματιζόμενη προστασία κώδικα με ασφάλεια ασφαλείας

• Σειριακή διεπαφή επικοινωνίας (USART), λειτουργεί ως ασύγχρονη UART ή σύγχρονη διασύνδεση SPI

- Twousarts (USART0, USART1) σε συσκευές MSP430F14X και MSP430F14X1

- OneUsart (USART0) σε συσκευές MSP430F13X

• Τα μέλη της οικογένειας (βλ. Επίσης σύγκριση συσκευών)

- MSP430F133

- 8KB+256 bytes μνήμης flash, 256 bytes μνήμης RAM

- MSP430F135

- 16kb +256 bytes μνήμης flash, 512 bytes μνήμης RAM

- MSP430F147, MSP430F1471

- 32kb +256 bytes μνήμης flash, 1kb μνήμης RAM

- MSP430F148, MSP430F1481

- 48kb +256 bytes μνήμης flash, 2KB μνήμης RAM

- MSP430F149, MSP430F1491

- 60kb +256 bytes μνήμης flash, 2KB μνήμης RAM

Αιτήσεις

• Συστήματα αισθητήρων

• Βιομηχανικοί έλεγχοι

• Χειροκίνητα μέτρα

Περιγραφή

Η οικογένεια Texas Instruments MSP430 ™ των μικροελεγκτών εξαιρετικά χαμηλής ισχύος (MCUS) αποτελείται από διάφορες συσκευές που διαθέτουν διαφορετικά σύνολα περιφερειακών που στοχεύουν σε διάφορες εφαρμογές. Η αρχιτεκτονική, σε συνδυασμό με πέντε τρόπους χαμηλής ισχύος, βελτιστοποιείται για να επιτευχθεί εκτεταμένη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές μέτρησης. Η συσκευή διαθέτει ισχυρή CPU 16-bit RISC, καταχωρητές 16-bit και σταθερές γεννήτριες που αποδίδουν στη μέγιστη απόδοση κώδικα. Ο ψηφιακά ελεγχόμενος ταλαντωτής (DCO) επιτρέπει την αφύπνιση από τρόπους χαμηλής ισχύος σε ενεργό λειτουργία σε λιγότερο από 6 μs.

Τα MSP430F13X, MSP430F14X και MSP430F14X1 MCUs υποστηρίζουν δύο ενσωματωμένους χρονοδιακόπτες 16-bit, ένα γρήγορο 12-bit ADC στις συσκευές MSP430F13X και MSP430F14X, μία USART στις συσκευές MSP430F13X ή δύο USARTS στο MSP430X και MSP430F14X14X14X14X14x, I/O καρφίτσες. Ο πολλαπλασιαστής υλικού ενισχύει την απόδοση και προσφέρει μια ευρεία οικογενειακή λύση συμβατή με υλικό.

Για πλήρεις περιγραφές μονάδων, ανατρέξτε στον Οδηγό Χρήσης Οικογένεια MSP430x1xx

ΠΛΗΡΟΦΟΡΙΕΣ

Σχέδιο
