MFRC52202HN1 13.56MHz RFID/NFC Reader IC με υποστήριξη ISO 14443A/MIFARE SPI/I2C/UART Interfaces, εμβέλεια 10cm, Low Power Mode Anti-Collision και συμπαγές πακέτο HVQFN32 για ασφαλή συστήματα πρόσβασης

MFRC52202HN1 13.56MHz IC αναγνώστη/εγγραφέα RFID/NFC με υποστήριξη ISO 14443A/MIFARE Διεπαφές SPI/I2C/UART, Εμβέλεια 10cm, Λειτουργία χαμηλής κατανάλωσης, Αντισύγκρουση και Συμπαγές πακέτο HVQFN32 για Συστήματα Ασφαλούς Πρόσβασης

Χαρακτηριστικά και πλεονεκτήματα

 Εξαιρετικά ενσωματωμένο αναλογικό κύκλωμα για αποδιαμόρφωση και αποκωδικοποίηση αποκρίσεων

 Οδηγοί εξόδου με buffer για σύνδεση κεραίας με τον ελάχιστο αριθμό εξωτερικών εξαρτημάτων

 Υποστηρίζει ISO/IEC 14443 A/MIFARE και NTAG

 Τυπική απόσταση λειτουργίας σε λειτουργία ανάγνωσης/εγγραφής έως 50 mm ανάλογα με το μέγεθος και τη ρύθμιση της κεραίας

 Υποστηρίζει κρυπτογράφηση MF1xxS20, MF1xxS70 και MF1xxS50 σε λειτουργία ανάγνωσης/εγγραφής

 Υποστηρίζει ISO/IEC 14443 A επικοινωνία υψηλότερης ταχύτητας μεταφοράς έως 848 kBd

 Υποστηρίζει MFIN/MFOUT

 Πρόσθετη εσωτερική παροχή ρεύματος στην IC έξυπνης κάρτας που συνδέεται μέσω MFIN/MFOUT

 Υποστηριζόμενες διεπαφές κεντρικού υπολογιστή

SPI έως 10 Mbit/s

Διεπαφή I2C-bus έως 400 kBd σε Fast mode, έως 3400 kBd σε High-speed mode

RS232 Serial UART έως 1228.8 kBd, με επίπεδα τάσης ανάλογα με την παροχή τάσης ακίδων

 Το buffer FIFO χειρίζεται 64 byte αποστολής και λήψης

 Ευέλικτες λειτουργίες διακοπής

 Σκληρή επαναφορά με λειτουργία χαμηλής κατανάλωσης

 Λειτουργία απενεργοποίησης μέσω λογισμικού

 Προγραμματιζόμενος χρονοδιακόπτης

 Εσωτερικός ταλαντωτής για σύνδεση με κρύσταλλο χαλαζία 27,12 MHz

 Τροφοδοσία 2,5 V έως 3,3 V

 CRC coprocessor

 Προγραμματιζόμενες ακίδες I/O

 Εσωτερικός αυτοέλεγχος

Εισαγωγή

Διαφορές μεταξύ της έκδοσης 1.0 και 2.0

Το MFRC522 διατίθεται σε δύο εκδόσεις:

• MFRC52201HN1, στο εξής αναφέρεται ως έκδοση 1.0 και

• MFRC52202HN1, στο εξής αναφέρεται ως έκδοση 2.0.

Η έκδοση 2.0 του MFRC522 είναι πλήρως συμβατή με την έκδοση 1.0 και προσφέρει επιπλέον τα ακόλουθα χαρακτηριστικά και βελτιώσεις:

• Αυξημένη σταθερότητα της IC αναγνώστη σε δύσκολες συνθήκες

• Ένας επιπλέον προδιαιρέτης χρονοδιακόπτη, βλέπε Ενότητα 8.5 .

• Μια διορθωμένη διαχείριση CRC όταν το RX Multiple έχει οριστεί σε 1

Αυτή η έκδοση του δελτίου δεδομένων καλύπτει και τις δύο εκδόσεις του MFRC522 και περιγράφει τις διαφορές μεταξύ των εκδόσεων, εάν είναι εφαρμόσιμο.

Γενική περιγραφή

Το MFRC522 είναι ένα εξαιρετικά ενσωματωμένο IC αναγνώστη/εγγραφέα για ασύρματη επικοινωνία στα 13,56 MHz. Ο αναγνώστης MFRC522 υποστηρίζει ISO/IEC 14443 A/MIFARE και NTAG. Ο εσωτερικός πομπός του MFRC522 είναι σε θέση να οδηγήσει μια κεραία αναγνώστη/εγγραφέα σχεδιασμένη για επικοινωνία με κάρτες και πομπούς ISO/IEC 14443 A/MIFARE χωρίς πρόσθετα ενεργά κυκλώματα. Η μονάδα δέκτη παρέχει μια ισχυρή και αποτελεσματική υλοποίηση για την αποδιαμόρφωση και την αποκωδικοποίηση σημάτων από κάρτες και πομπούς συμβατούς με ISO/IEC 14443 A/MIFARE. Η ψηφιακή μονάδα διαχειρίζεται την πλήρη λειτουργικότητα πλαισίωσης και ανίχνευσης σφαλμάτων (ισοτιμία και CRC) ISO/IEC 14443 A. Το MFRC522 υποστηρίζει προϊόντα MF1xxS20, MF1xxS70 και MF1xxS50. Το MFRC522 υποστηρίζει ασύρματη επικοινωνία και χρησιμοποιεί MIFARE υψηλότερες ταχύτητες μεταφοράς έως 848 kBd και στις δύο κατευθύνσεις.

ΠΛΗΡΟΦΟΡΙΕΣ

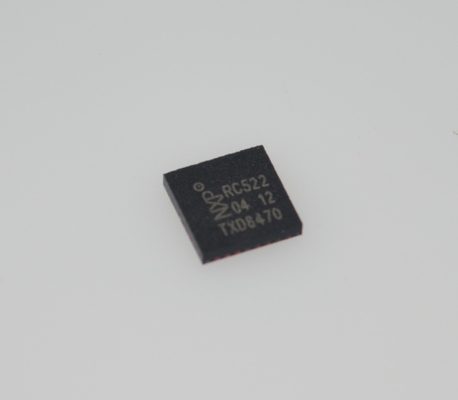

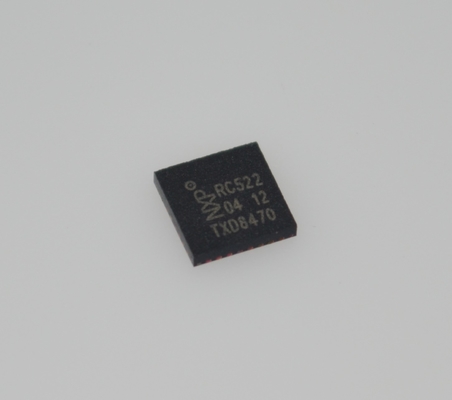

Σχέδιο
