LT6657AHMS8-5 Δίακριτη Αναφορά Τάσης 5V με Εξαιρετικά Χαμηλό Drift 2ppm/°C, Αρχική Ακρίβεια 0.05%, Έξοδος 10mA, Ευρύ Φάσμα Τροφοδοσίας 2.7V-36V, Χαμηλός Θόρυβος και Πακέτο MSOP-8 για Εφαρμογές Υψηλών Προδιαγραφών

LT6657AHMS8-5 Αναφορά τάσης 5V ακρίβειας με εξαιρετικά χαμηλή τάση 2ppm/°C Drift 0,05% Αρχική ακρίβεια 10mA Έκδοση ευρεία 2.7V-36V Προμήθεια χαμηλό θόρυβο και MSOP-8 Πακέτο για εφαρμογές υψηλού επιπέδου

Ελαττώματα

Χαμηλή κλίση

Α βαθμός: 1,5 ppm/°C Max

Β βαθμός: 3 ppm/°C Max

Χαμηλός θόρυβος:

0.5ppmP-P (0,1Hz έως 10Hz)

00,8ppmRMS (10Hz έως 1kHz)

Ευρύ φάσμα τροφοδοσίας έως 40V

Πηγές και απορροφητήρες 10mA Min

Κανονισμός γραμμής: 0,2 ppm/V

Κανονισμός φορτίου: 2μV/mA

Προστασία της αντιστροφής της τροφοδοσίας

Προστασία αντίστροφης εξόδου

Διάλειψη χαμηλής ισχύος: < 4μA Max

1.5V Min παροχή για επιλογή 1.25V

Θερμική προστασία

Μπορεί να λειτουργεί σε λειτουργία μετατόπισης

Διαμορφώνεται ως αρνητική αναφορά

Διαθέσιμες επιλογές τάσης εξόδου: 1.25V, 2.5V, 3V, 4.096V, 5V

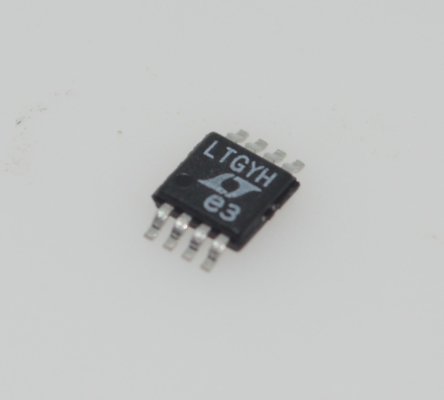

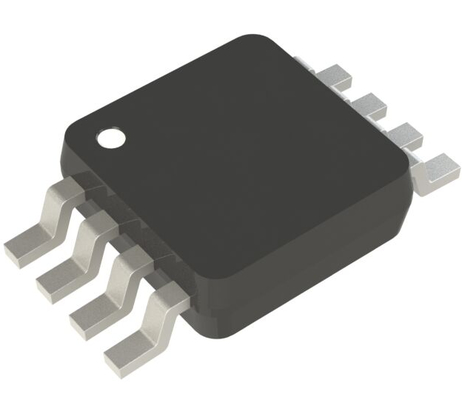

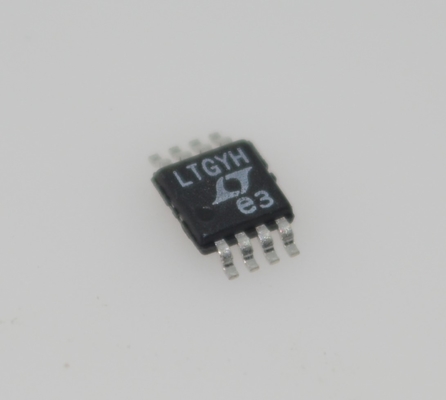

Πακέτο MSOP-8

Εφαρμογές

Βιομηχανική υψηλής θερμοκρασίας

Συστήματα απόκτησης δεδομένων υψηλής ανάλυσης

Εργαλεία και έλεγχος διαδικασιών

Έλεγχος και παρακολούθηση αυτοκινήτων

Ιατρικός εξοπλισμός

Αναφορές σάντ και αρνητικής τάσης

Περιγραφή

Το LT®6657 είναι ένα σύστημα αναφοράς τάσης ακριβείας που συνδυάζει ισχυρά χαρακτηριστικά λειτουργίας με εξαιρετικά χαμηλή ροή και χαμηλό θόρυβο.αυτή η αναφορά εύρους ζώνης επιτυγχάνει 10,5ppm/°C drift με προβλέψιμη συμπεριφορά θερμοκρασίας και αρχική ακρίβεια τάσης 0,1%. Προσφέρει επίσης θόρυβο 0,5ppmP-P και υστερέση κύκλου πολύ χαμηλής θερμοκρασίας.

Το LT6657 είναι μια αναφορά χαμηλής απόρριψης που μπορεί να τροφοδοτηθεί από μόλις 50mV πάνω από την τάση εξόδου, έως και 40V.Η αποθηκευμένη έξοδος υποστηρίζει ±10mA της μονάδας κίνησης εξόδου με χαμηλή αντίσταση εξόδου και ακριβή ρύθμιση φορτίουΗ υψηλή ικανότητα ρεύματος απορρίψεως επιτρέπει τη λειτουργία ως αναφορά αρνητικής τάσης με την ίδια ακρίβεια με μια θετική αναφορά.και περιλαμβάνει προστασία ρεύματος όταν η έξοδος έχει βραχυκύκλωμα και θερμική διακοπή για συνθήκες υπερφόρτωσηςΣυμπεριλαμβάνεται ένα σύστημα διακοπής λειτουργίας για τη μείωση της ισχύος και την ταχεία ανάφλεξη.

Το LT6657 είναι πλήρως προδιαγεγραμμένο για το εύρος θερμοκρασίας από 40 °C έως 125 °C. Διατίθεται στο πακέτο MSOP 8 μολύβδων.

Πληροφορίες

Σχεδίαση

προτείνει ότι σε μια σειρά μετρήσεων τάσης εξόδου 10 δευτερολέπτων, τουλάχιστον οι μισές παρατηρήσεις θα πρέπει να έχουν τιμή από κορυφή σε κορυφή που είναι χαμηλότερη από αυτόν τον αριθμό.5 μέτρα μικρότερα από 0Όπως προαναφέρθηκε, η στατιστική κατανομή του θορύβου είναι τέτοια ώστε, εάν παρατηρείται για μεγάλες χρονικές περιόδους,το μέγιστο σφάλμα στην τάση εξόδου λόγω θορύβου μπορεί να είναι πολύ μεγαλύτερο από αυτό που παρατηρείται σε μικρότερο διάστημαΤο πιθανό μέγιστο σφάλμα λόγω θορύβου εκτιμάται συχνά με τη χρήση της τιμής RMS, πολλαπλασιασμένη με έναν εκτιμώμενο συντελεστή κορυφής, ο οποίος υποτίθεται ότι βρίσκεται στο εύρος 6 έως 8.4Η μέγιστη δυνατή τιμή αυτή θα παρατηρηθεί μόνο εάν η τάση εξόδου μετρηθεί για πολύ μεγάλες χρονικές περιόδους.έχει χρησιμοποιηθεί μια πιο λεπτομερή προσέγγιση για τη μέτρηση θορύβου για το LT6657 (που περιγράφεται λεπτομερώς στο Linear Technology®s AN124) η οποία επιτρέπει την απόκτηση περισσότερων πληροφοριών από το αποτέλεσμαΕιδικότερα, η μέθοδος αυτή χαρακτηρίζει τον θόρυβο για ένα σημαντικά μεγαλύτερο χρονικό διάστημα, με αποτέλεσμα μια πιο πλήρη περιγραφή του θορύβου χαμηλών συχνοτήτων.Ο θόρυβος αναφοράς μετριέται στην έξοδο του κυκλώματος που απεικονίζεται στο σχήμα 15 με σύστημα ADC/DVMΗ τάση από κορυφή σε κορυφή υπολογίζεται για 10
