IRFR024NTRPBF 55V 24A N-Channel MOSFET με εξαιρετικά χαμηλή RDS(on) 0.028Ω, γρήγορη ταχύτητα μεταγωγής, 100% δοκιμασμένο για χιονοστιβάδα, συμπαγές πακέτο DPAK, χωρίς μόλυβδο and συμβατό με RoHS

IRFR024NTRPBF 55V 24A N-Channel MOSFET με Ultra-Low 0.028andOmega; RDS(on), Fast Switching Speed 100% Avalanche Tested Compact DPAK Package Lead-Free and RoHS Compliant

andnbsp;

Εφαρμογές

Εφαρμογές κίνησης βουρτσισμένου κινητήρα

Εφαρμογές κίνησης κινητήρα BLDC

Κυκλώματα με μπαταρία

Τοπολογίες μισής γέφυρας και πλήρους γέφυρας

Εφαρμογές σύγχρονου ανορθωτή

Τροφοδοτικά λειτουργίας συντονισμού

Διακόπτες ισχύος OR-ing και πλεονασμού

Μετατροπείς DC/DC και AC/DC

Inverters DC/AC

andnbsp;

Πλεονεκτήματα

Βελτιωμένη πύλη, χιονοστιβάδα και δυναμικό dV/dt

Ανθεκτικότητα Πλήρως Χαρακτηρισμένη Χωρητικότητα και Avalanche SOA

Βελτιωμένη ικανότητα διόδου σώματος dV/dt και dI/dt

Χωρίς μόλυβδο

Συμμορφώνεται με RoHS, χωρίς αλογόνο

andnbsp;

Χαρακτηριστικά

Ηλεκτρικά χαρακτηριστικά
N-Channel MOSFET, λειτουργία ενίσχυσης

Τάση αποστράγγισης-πηγής (V_DSS): 55V

Συνεχές ρεύμα αποστράγγισης (l_D):
34A (@25anddeg;C)
23A (@100anddeg;C)
Αντίσταση On (R_DS(on)):
0.0242 (τυπικό, V_GS=10V)0
0.0282(max, V_GS=10V)

Τάση κατωφλίου πύλης (V_Gs(th)): 2V ~ 4V

Μέγιστη τάση πύλης-πηγής (V_Gs): andplusmn;20V
χαρακτηριστικά μεταγωγής
Χωρητικότητα εισόδου (C_iss): 1100pF (τυπικό)

Χωρητικότητα εξόδου (C_oss): 300pF (τυπικό)

Χωρητικότητα αντίστροφης μεταφοράς (C_rss): 80pF (τυπικό)

Χρόνος καθυστέρησης ενεργοποίησης/απενεργοποίησης (t_d(on)/t_d(off)): Επίπεδο νανοδευτερολέπτων, κατάλληλο για μεταγωγή υψηλής συχνότητας

Θερμική απόδοση
Μέγιστη απαγωγή ισχύος (P_D): 48W(@25anddeg;C)

Θερμική αντίσταση (R_andtheta;JA): 62anddeg;C/W (χωρίς ψύκτρα)

Εύρος θερμοκρασίας λειτουργίας: -55anddeg;C ~ +175anddeg;C
Χαρακτηριστικά συσκευασίας and μηχανικά

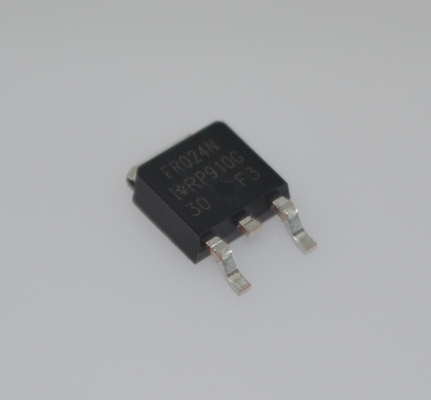

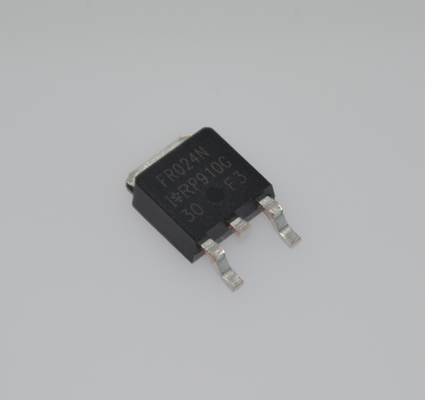

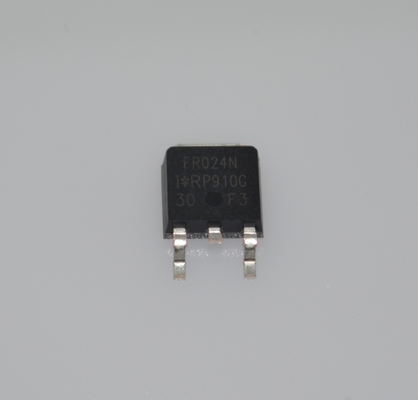

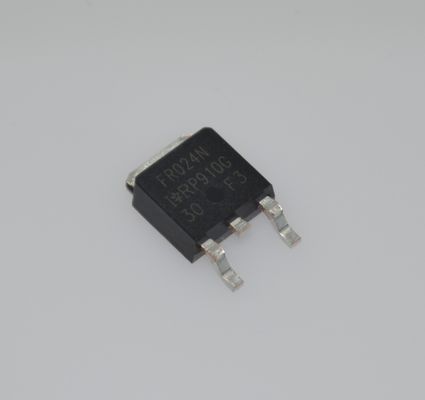

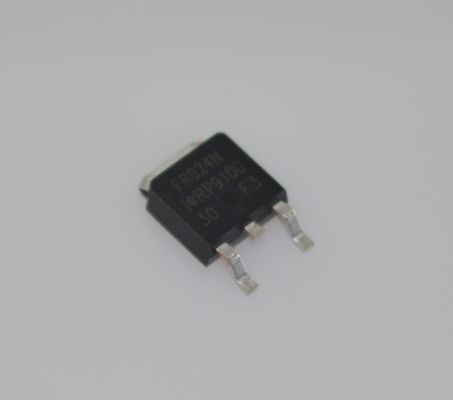

Τύπος συσκευασίας: TO-252 (DPAK), επιφανειακή τοποθέτηση

Συμμορφώνεται με RoHS, σχεδιασμός χωρίς μόλυβδο

Χαμηλή παρασιτική επαγωγή, βελτιστοποιημένη για διάταξη PCB
