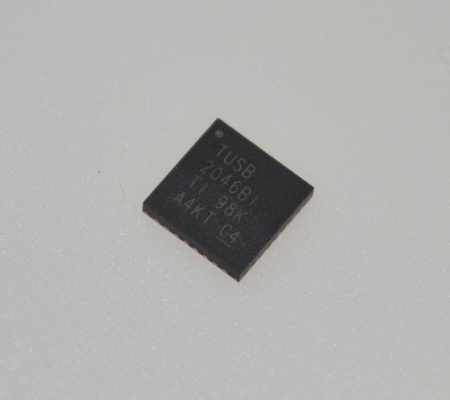

TUSB2046BIRHBR Ελεγκτής USB 2.0 Hub 4 θυρών με υποστήριξη 12Mbps/1.5Mbps Ολοκληρωμένοι πομποδέκτες Λειτουργία 3.3V Χαμηλή EMI Λειτουργία εξοικονόμησης ενέργειας & Βιομηχανικό εύρος θερμοκρασίας (-40°C έως 85°C)

TUSB2046BIRHBR Ελεγκτής USB 2.0 Hub 4 θυρών με υποστήριξη 12Mbps/1.5Mbps Ολοκληρωμένοι πομποδέκτες Λειτουργία 3.3V Λειτουργία χαμηλής EMI Εξοικονόμηση ενέργειας & Βιομηχανικό εύρος θερμοκρασίας (-40°C έως 85°C)

 Χαρακτηριστικά

• Πλήρως συμβατό με την προδιαγραφή USB ως Full-Speed Hub: TID #30220231

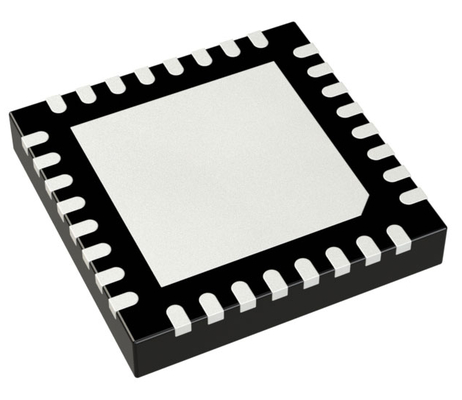

• Πακέτο LQFP 32 ακίδων (1) με βήμα ακροδεκτών 0,8 mm ή πακέτο QFN με βήμα ακίδων 0,5 mm

• Λογική ASIC χαμηλής ισχύος 3,3 V

• Ολοκληρωμένοι πομποδέκτες USB

• Η υλοποίηση State Machine δεν απαιτεί προγραμματισμό υλικολογισμικού

• Μία θύρα Upstream και τέσσερις θύρες Downstream

• Όλες οι θύρες Downstream υποστηρίζουν λειτουργίες Full-Speed και Low-Speed

• Δύο τρόποι πηγής ρεύματος– Λειτουργία αυτοτροφοδοτούμενης– Λειτουργία τροφοδοσίας διαύλου

• Παρέχεται μεταγωγή ισχύος και αναφορά υπερρρεύματος Ganged ή ανά θύρα

• Υποστηρίζει λειτουργίες αναστολής και συνέχισης

• Υποστηρίζει προγραμματιζόμενο αναγνωριστικό προμηθευτή και αναγνωριστικό προϊόντος με εξωτερική σειριακή EEPROM

• Η διασύνδεση EEPROM 3 καταστάσεων επιτρέπει την κοινή χρήση EEPROM

• Οι έξοδοι Push-Pull για PWRON εξαλείφουν την ανάγκη για εξωτερικές αντιστάσεις έλξης

• Το φιλτράρισμα θορύβου στο OVRCUR παρέχει ανοσία σε αιχμές τάσης

• Η διάταξη ακίδων του πακέτου επιτρέπει PCB 2 στρώσεων

• Χαμηλή εκπομπή EMI που επιτυγχάνεται με είσοδο κρυστάλλου 6 MHz

• Μεταφέρθηκε από το αποδεδειγμένο TUSB2040 Hub

• Χαμηλότερο κόστος από το TUSB2040 Hub

• Βελτιωμένη απόδοση ESD συστήματος

• Δεν απαιτούνται ειδικές απαιτήσεις προγράμματος οδήγησης. Λειτουργεί απρόσκοπτα με οποιοδήποτε λειτουργικό σύστημα με υποστήριξη στοίβας USB

• Υποστηρίζει λειτουργία 6 MHz μέσω εισόδου κρυστάλλου ή ρολογιού εισόδου 48 MHz

Εφαρμογές

• Συστήματα υπολογιστών

• Σταθμοί σύνδεσης

Περιγραφή

Το TUSB2046x είναι μια συσκευή hub CMOS 3,3 V που παρέχει μία θύρα upstream και τέσσερις θύρες downstream σε συμμόρφωση με την προδιαγραφή Universal Serial Bus (USB) ως full-speed hub. Επειδή αυτή η συσκευή υλοποιείται με μια ψηφιακή μηχανή κατάστασης αντί για έναν μικροελεγκτή, δεν απαιτείται προγραμματισμός υλικολογισμικού. Οι πλήρως συμβατοί πομποδέκτες USB είναι ενσωματωμένοι στο ASIC για όλες τις θύρες upstream και downstream. Οι θύρες downstream υποστηρίζουν συσκευές full-speed και low-speed ρυθμίζοντας αυτόματα τον ρυθμό μεταβολής σύμφωνα με την ταχύτητα της συσκευής που είναι συνδεδεμένη στις θύρες. Η διαμόρφωση του ακροδέκτη BUSPWR επιλέγει είτε τη λειτουργία τροφοδοσίας διαύλου είτε την αυτοτροφοδοτούμενη λειτουργία.

Η διαμόρφωση της εισόδου GANGED καθορίζει τους τρόπους μεταγωγής ισχύος και ανίχνευσης υπερρρεύματος για τις θύρες downstream. Εάν το GANGED είναι υψηλό, όλες οι έξοδοι PWRON αλλάζουν μαζί και εάν ενεργοποιηθεί οποιοδήποτε OVRCUR, όλες οι θύρες μεταβαίνουν στην κατάσταση απενεργοποίησης. Εάν το GANGED είναι χαμηλό, οι έξοδοι PWRON και οι είσοδοι OVRCUR λειτουργούν σε βάση ανά θύρα.
