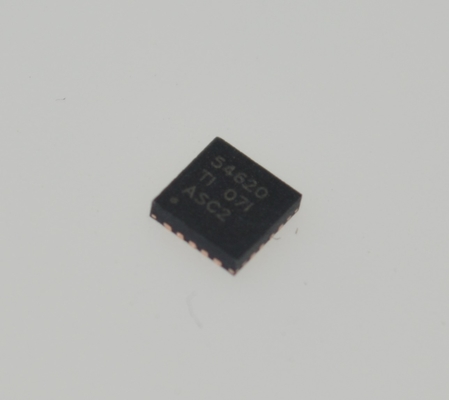

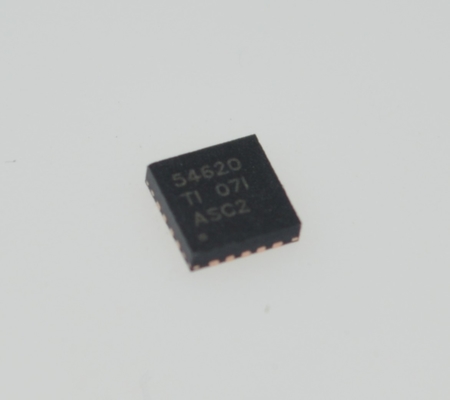

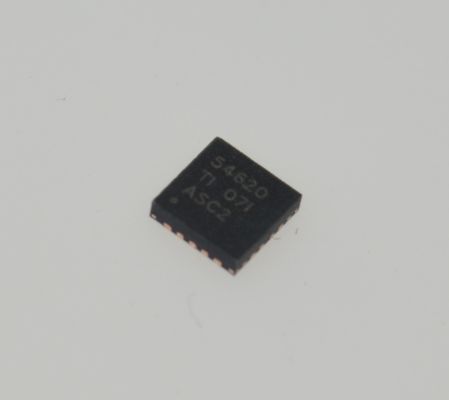

TPS54620RGYR 6A Υψηλής απόδοσης μετατροπέας βήματος προς τα κάτω με εισροή 4,5-17V ρυθμιζόμενη έξοδος 1,5% ακρίβεια 1,2MHz Επικοινωνία θερμικής προστασίας και ισχύος Καλό σήμα

TPS54620RGYR 6A Μετατροπέας Step-Down Υψηλής Απόδοσης με Είσοδο 4.5-17V Ρυθμιζόμενη Έξοδο 1.5% Ακρίβεια 1.2MHz Switching Thermal Protection & Power Good Signal

andnbsp;

Χαρακτηριστικά

andbull; Ολοκληρωμένα 26 mΩ και 19 mΩ MOSFETs

andbull; Split Power Rail: 1.6 V έως 17 V σε PVIN

andbull; Συχνότητα μεταγωγής 200-kHz έως 1.6-MHz

andbull; Συγχρονίζεται με εξωτερικό ρολόι

andbull; 0.8 Vandplusmn;1% Voltage Reference Overtemperature

andbull; Χαμηλό 2-andmicro;A Shutdown Quiescent Current

andbull; Monotonic Start-Up σε Προκατειλημμένες Εξόδους

andbull;andndash;40anddeg;C έως 150anddeg;C Εύρος θερμοκρασίας λειτουργίας

andbull; Ρυθμιζόμενη αργή εκκίνηση και ακολουθία ισχύος

andbull; Έξοδος Power Good Monitor για Undervoltage και Overvoltage

andbull; Ρυθμιζόμενο Input Undervoltage Lockout

andnbsp;

Εφαρμογές

andbull; Συστήματα διανομής ισχύος υψηλής πυκνότητας

andbull; Ρύθμιση σημείου φόρτισης υψηλής απόδοσης

andbull; Υποδομή ευρυζωνικών, δικτυακών και οπτικών επικοινωνιών

andnbsp;

Περιγραφή

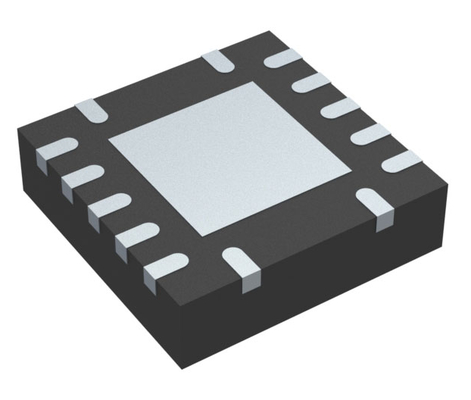

Το TPS54620 σε θερμικά ενισχυμένη συσκευασία QFN 3.50 mm καιtimes; 3.50 mm είναι ένας πλήρως εξοπλισμένος, συγχρονισμένος μετατροπέας step-down 17-V, 6-A, ο οποίος είναι βελτιστοποιημένος για μικρά σχέδια μέσω υψηλής απόδοσης και ενσωμάτωσης των MOSFETs υψηλής και χαμηλής πλευράς. Περαιτέρω εξοικονόμηση χώρου επιτυγχάνεται μέσω του ελέγχου ρεύματος, ο οποίος μειώνει τον αριθμό των εξαρτημάτων, και επιλέγοντας μια υψηλή συχνότητα μεταγωγής, μειώνοντας το αποτύπωμα του επαγωγέα.

Η ράμπα εκκίνησης τάσης εξόδου ελέγχεται από το ακροδέκτη SS/TR, ο οποίος επιτρέπει τη λειτουργία είτε ως αυτόνομη παροχή ρεύματος είτε σε καταστάσεις παρακολούθησης. Η ακολουθία ισχύος είναι επίσης δυνατή με τη σωστή διαμόρφωση του enable και των ακροδεκτών power good open-drain.

Ο περιορισμός ρεύματος κύκλου προς κύκλο στην πλευρά υψηλής πλευράς FET προστατεύει τη συσκευή σε καταστάσεις υπερφόρτωσης και ενισχύεται από ένα όριο ρεύματος χαμηλής πλευράς που αποτρέπει την διαφυγή ρεύματος. Υπάρχει επίσης ένα όριο ρεύματος χαμηλής πλευράς που απενεργοποιεί το MOSFET χαμηλής πλευράς για να αποτρέψει την υπερβολική αντίστροφη ροή ρεύματος. Η θερμική απενεργοποίηση απενεργοποιεί το εξάρτημα όταν η θερμοκρασία της μήτρας υπερβαίνει τη θερμοκρασία θερμικής απενεργοποίησης.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
