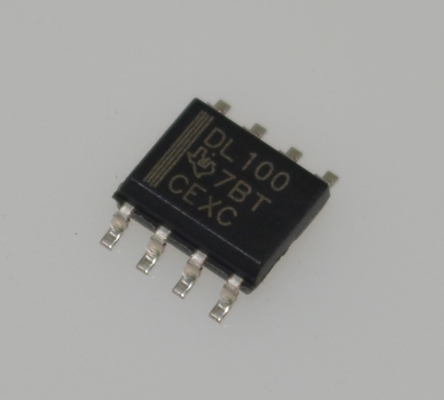

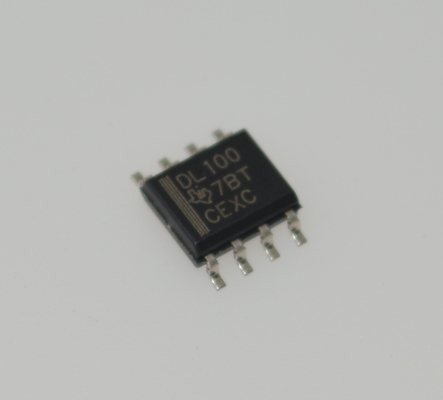

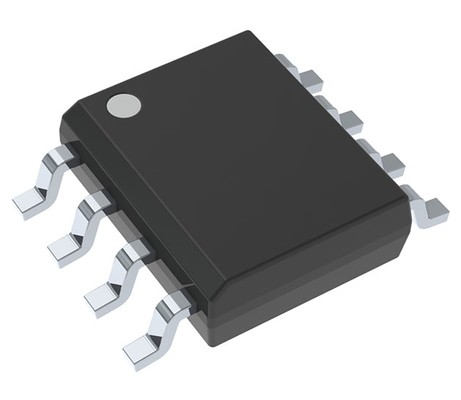

SN65LVDS100DR LVDS Buffer/Driver 400Mbps Δυνατότητα παροχής δεδομένων 3.3V Δυνατότητα παροχής 100Ω Εσωτερική λήξη SOIC-8 -40°C έως +85°C

SN65LVDS100DR LVDS Buffer/Driver 400Mbps Ταχύτητα παροχής δεδομένων 3.3V 100andOmega· Εσωτερική λήξη SOIC-8 -40anddeg;C έως +85anddeg;C

καιnbsp;

Χαρακτηριστικά

καιbull; Σχεδιασμένο για ταχύτητες σήμανσης καιge; 2 Gbps 1

και ταύρος; Συνολικός Jitter καιλτ; 65 σπ

καιbull; εναλλακτική λύση χαμηλής ισχύος για το MC100EP16

καιbull; Low100-ps (Maximum) Μέρος προς Μέρος

καιbul; 25mV του δέκτη εισόδου οριακή υστερέση πάνω από 0-V έως 4-V εύρος εισόδου τάσης

καιbull· Εισόδους ηλεκτρικά συμβατές με τα επίπεδα σήματος LVPECL, CML και LVDS

Δραστηριότητα τροφοδοσίας 3,3-V

καιbul; LVDT ενσωματώνει αντίσταση τερματισμού 110-Ω

καιbull· Προσφέρονται σε SOIC και MSOP

καιnbsp;

Εφαρμογές

καιbull; Ασύρματη υποδομή

και ταύρος; Τηλεπικοινωνιακές υποδομές

Τυπογραφικές μηχανές

καιnbsp;

Περιγραφή

Οι SN65LVDS100, SN65LVDT100, SN65LVDS101 και SN65LVDT101 είναι δέκτες διαφορικών υψηλής ταχύτητας και οδηγοί που συνδέονται ως επαναλήπτες.Η λογική που συνδέεται με τον θετικό εκδότη (PECL), ή σήματα εισόδου λογικής τρέχουσας λειτουργίας (CML) με ταχύτητες έως 2 Gbps και τα επαναλαμβάνει είτε ως σήμα εξόδου LVDS είτε PECL.Η διαδρομή σήματος μέσω της συσκευής είναι διαφορική για χαμηλές ακτινοβολούμενες εκπομπές και ελάχιστο πρόσθετο jitter.

Οι εξόδοι των SN65LVDS100 και SN65LVDT100 είναι επίπεδα LVDS όπως ορίζονται από την TIA/EIA-644-A. Οι εξόδοι των SN65LVDS101 και SN65LVDT101 είναι συμβατές με επίπεδα PECL 3,3-V.Και οι δύο οδηγούν διαφορικές γραμμές μετάδοσης με ονομαστική χαρακτηριστική αντίσταση 100 Ω.

Τα SN65LVDT100 και SN65LVDT101 περιλαμβάνουν μια αντίσταση τερματισμού γραμμής διαφοράς 110 Ω για λιγότερο χώρο πλατφόρμας, λιγότερα εξαρτήματα και το μικρότερο δυνατό μήκος κομματιού.Δεν περιλαμβάνουν την αναφορά τάσης VBB που βρίσκεται στα SN65LVDS100 και SN65LVDS101.Το VBB παρέχει μια αναφορά τάσης κατά κανόνα 1,35 V κάτω από το VCC για χρήση στη λήψη ενιαίων εισροών και είναι ιδιαίτερα χρήσιμο με ενιαίες εισροές 3,3-V PECL.Θα πρέπει να είναι απενεργοποιημένο ή ανοιχτό..

Όλες οι συσκευές χαρακτηρίζονται για λειτουργία από 40 oC έως 85 oC.

καιnbsp;

Πληροφορίες

καιnbsp;

Σχεδίαση

Το πλεονέκτημα μας:

• Υψηλής ποιότητας προϊόντα --- οι προσφορές μας είναι 100% νέες και πρωτότυπες, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγοράς με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρή δοκιμή ποιότητας πριν από την αποστολή, και τέλεια υπηρεσία μετά την αγορά.
• Αρκετά αποθέματα... Με την υποστήριξη της ισχυρής μας ομάδας αγορών,
• Γρήγορη παράδοση --- θα αποστείλουμε τα αγαθά εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

καιnbsp;

Βεβαιωθείτε ότι ικανοποιεί τις ανάγκες σας για όλα τα είδη των εξαρτημάτων.Ωραία.
