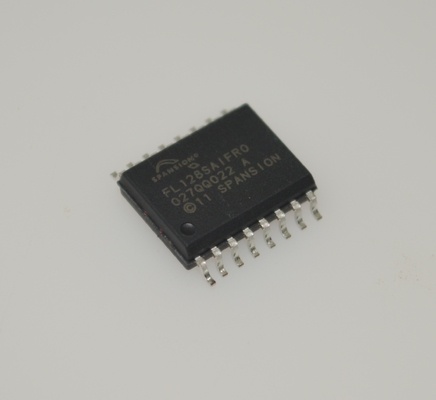

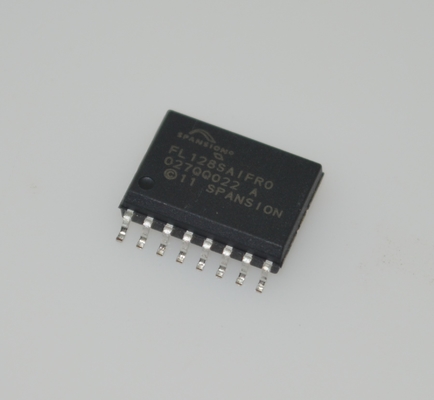

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz Ρολόι 100K κύκλοι διαγραφής 20 ετών Διατήρηση δεδομένων 2.7-3.6V SOIC-16 -40°C έως +85°C

S25FL128SAGMFIR01 128Mb SPI NOR Flash 104MHz Ρολόι 100K Κύκλοι διαγραφής 20 ετών Διατήρηση δεδομένων 2.7-3.6V SOIC-16 -40anddeg;C έως +85anddeg;C

καιnbsp;

Χαρακτηριστικά

καιbull; CMOS 3.0V πυρήνας με ευέλικτη I/O

καιbull; Σειριακή περιφερειακή διεπαφή (SPI) με πολλαπλές I/O

- Η πολικότητα του ρολογιού SPI και οι ρυθμοί φάσης 0 και 3

- Επιλογή DDR

- Εκτεταμένη διεύθυνση: επιλογές διεύθυνσης 24 ή 32 bit

- Συνοριακό σύνολο εντολών και αποτύπωση συμβατό με τις οικογένειες SPI S25FL-A, S25FL-K και S25FL-P

- Πολλαπλές εντολές I/O και αποτύπωση συμβατές με την οικογένεια SPI S25FL-P

καιBull;Διαβάστε εντολές

- Κανονικό, γρήγορο, διπλό, τετραπλό, γρήγορο DDR, διπλό DDR, τετραπλό DDR

- AutoBoot andndash; Ενεργοποιήστε ή επαναφέρετε και εκτελέστε μια εντολή ανάγνωσης Normal ή Quad αυτόματα σε μια προκαθορισμένη διεύθυνση

- Κοινά δεδομένα Flash Interface (CFI) για πληροφορίες διαμόρφωσης

καιbull; Προγραμματισμός (1.5 MBps)

- Επιλογές προγραμματισμού απόθεσης ασφαλείας σελίδας 256 ή 512 bytes

- Προγραμματισμός σελίδων τετραπλής εισόδου (QPP) για συστήματα αργού ρολογιού

- Αυτοματοποιημένη δημιουργία κώδικα διόρθωσης σφαλμάτων εσωτερικού υλικού ECC με διόρθωση σφαλμάτων ενός-bit

καιbull; Erase (0,5 έως 0,65 MBps)

- Υβριδική επιλογή μεγέθους τομέα και σκηνή; Φυσικό σύνολο τριάντα δύο 4-KB τομείς στην κορυφή ή στο κάτω μέρος του χώρου διευθύνσεων με όλα τα υπόλοιπα τομείς των 64 KB,για συμβατότητα με συσκευές προηγούμενης γενιάς S25FL

- Ομοιόμορφη επιλογή τομέα και αλυσίδα: διαγράφετε πάντα μπλοκ 256KB για συμβατότητα λογισμικού με συσκευές υψηλότερης πυκνότητας και μελλοντικές συσκευές

και ταύρος;Εντολή ποδηλασίας

- 100.000 κύκλοι διαγραφής προγραμμάτων, ελάχιστο

Διατήρηση δεδομένων

- 20 έτη διατήρηση των δεδομένων, ελάχιστο

και τα στοιχεία ασφαλείας

- Μία φορά προγραμματιζόμενη (OTP) σειρά 1024 bytes

- Προστασία από μπλοκάρισμα

andbull; Μονάδες καταλόγου κατάστασης για τον έλεγχο της προστασίας από το πρόγραμμα ή τη διαγραφή ενός συνεχόμενου φάσματος τομέων

Δικαιώματα ελέγχου υλικού και λογισμικού

- Προηγμένη προστασία του τομέα (ΑΠΠ)

καιbull; Προστασία ατομικού τομέα που ελέγχεται από κωδικό εκκίνησης ή κωδικό πρόσβασης

καιbull; 65-nm MIRRORBITandtrade; τεχνολογία με αρχιτεκτονική Eclipse

καιbul; τάση τροφοδοσίας πυρήνα: 2,7 V έως 3,6 V

καιbul; τάση τροφοδοσίας I/O: 1,65 V έως 3,6 V

- Συσκευές SO16 και FBGA

Διάστημα θερμοκρασίας/ βαθμός:

- Βιομηχανική (-40°C έως +85°C)

- Βιομηχανικό Πλεονέκτημα (-40°C έως +105°C)

- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 3 (-40°C έως +85°C)

- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 2 (-40°C έως +105°C)

- Αυτοκινητοβιομηχανία AEC-Q100 βαθμός 1 (-40°C έως +125°C)

και ταύρος; Πακέτα (όλα χωρίς Pb)

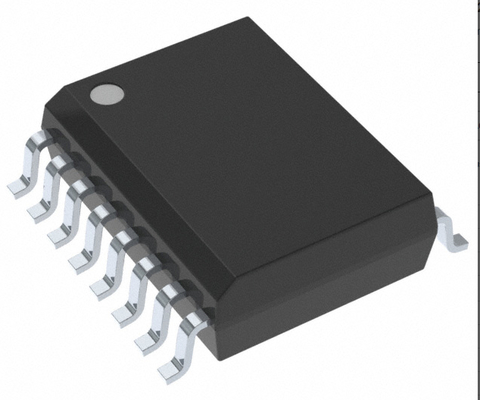

- 16 μολύβδιων SOIC (10,30 και φορές, 7,50 και φορές, 2,65 mm) (300 mil)

- 8 διόδων DFN (6,0 και φορές, 8,0 και φορές, 0,8 mm) (WSON)

- 24 μπάλες FBGA (8,0 χιλιοστά, 6,0 χιλιοστά, 1,2 mm)

5 και φορές, 5 μπάλες (FAB024) και 4 και φορές, 6 μπάλες (FAC024) επιλογές αποτυπώματος

και ταύρος, γνωστό καλό ζεύγος (KGD) και γνωστό δοκιμασμένο ζεύγος

καιnbsp;

Γενική περιγραφή

Οι συσκευές Infineon S25FL128S και S25FL256S είναι προϊόντα μη πτητικής μνήμης flash που χρησιμοποιούν:

Η τεχνολογία αυτή αποθηκεύει δύο bits δεδομένων σε κάθε τρανζίστορ μνήμης.

Η αρχιτεκτονική Eclipse βελτιώνει δραματικά τις επιδόσεις του προγράμματος.

καιbull; λιθογραφία με διαδικασία 65 nm

Αυτή η οικογένεια συσκευών συνδέεται με ένα σύστημα υποδοχής μέσω SPI.Υποστηρίζεται η παραδοσιακή σειρά εισόδου και εξόδου SPI με ένα μόνο bit (Single I/O ή SIO) καθώς και προαιρετικές δύο bit (Dual I/O ή DIO) και τέσσερις bit (Quad I/O ή QIO) σειριακές εντολέςΕπιπλέον, η οικογένεια FL-S προσθέτει υποστήριξη για εντολές ανάγνωσης DDR για SIO, DIO,και QIO που μεταφέρουν διεύθυνση και διαβάζουν δεδομένα και στις δύο άκρες του ρολογιού.

Η αρχιτεκτονική Eclipse διαθέτει ένα Buffer Προγραμματισμού σελίδας που επιτρέπει την προγραμματισμό έως 128 λέξεων (256 bytes) ή 256 λέξεων (512 bytes) σε μία λειτουργία,που οδηγεί σε ταχύτερο αποτελεσματικό προγραμματισμό και διαγραφή από τα προηγούμενα προγράμματα SPI ή αλγόριθμους διαγραφής.

Η εκτέλεση κώδικα απευθείας από τη μνήμη flash συχνά ονομάζεται eXecute-in-Place ή XIP.η ταχύτητα μεταφοράς εντολών ανάγνωσης μπορεί να ταιριάζει ή να υπερβαίνει την παραδοσιακή παράλληλη διεπαφή, ασύγχρονες, ή αναμνήσεις flash ενώ μειώνει δραματικά τον αριθμό των σημάτων.

Τα προϊόντα S25FL128S και S25FL256S προσφέρουν υψηλή πυκνότητα σε συνδυασμό με την ευελιξία και την γρήγορη απόδοση που απαιτούνται από μια ποικιλία ενσωματωμένων εφαρμογών.και αποθήκευση δεδομένων.
