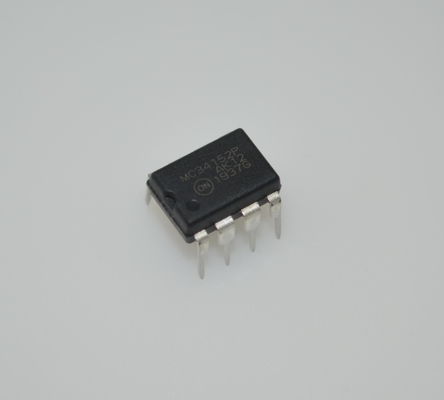

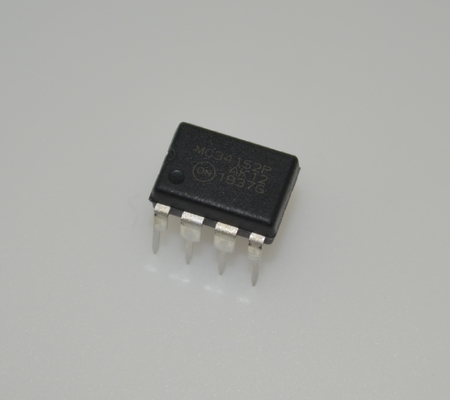

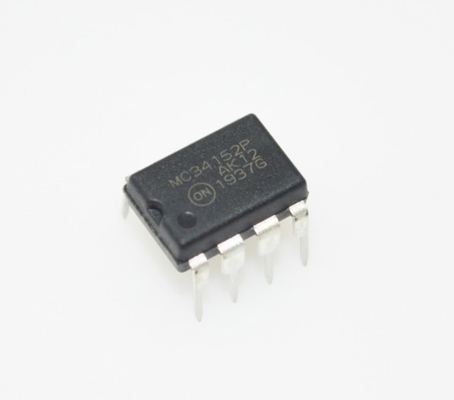

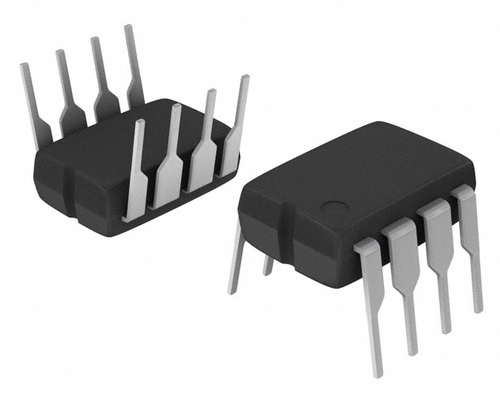

MC34152PG Δίδυμος οδηγός MOSFET 1.5A Πάνω ρεύμα 12V-18V Τροφοδότηση 50ns Ανάβαση / πτώση DIP-8 -40°C έως +85°C

MC34152PG Διπλός οδηγός MOSFET 1.5A Μέγιστο ρεύμα 12V-18V Τροφοδοσία 50ns Rise/Fall DIP-8 -40anddeg;C έως +85anddeg;C

andnbsp;

Χαρακτηριστικά

andbull; Δύο ανεξάρτητα κανάλια με εξόδους 1.5 A Totem Pole

andbull; Χρόνοι ανόδου και πτώσης εξόδου 15 ns με φορτίο 1000 pF

andbull; Είσοδοι συμβατές με CMOS/LSTTL με υστέρηση

andbull; Υποτάση Lockout με υστέρηση

andbull; Χαμηλό ρεύμα αναμονής

andbull; Αποτελεσματική λειτουργία υψηλής συχνότητας

andbull; Βελτιωμένη απόδοση συστήματος με κοινά IC ελέγχου ρυθμιστή μεταγωγής

andbull; Πρόθεμα NCV για αυτοκινητοβιομηχανίες και άλλες εφαρμογές που απαιτούν έλεγχο τοποθεσίας και αλλαγών

andbull; Αυτές είναι συσκευές Pbandminus;Free και Halideandminus;Free

andnbsp;

ΠΕΡΙΓΡΑΦΗ

Τα MC34152/MC33152 είναι διπλοί μη αναστρέψιμοι οδηγοί υψηλής ταχύτητας σχεδιασμένοι ειδικά για εφαρμογές που απαιτούν χαμηλά ψηφιακά σήματα ρεύματος για την οδήγηση μεγάλων χωρητικών φορτίων με υψηλούς ρυθμούς μεταβολής. Αυτές οι συσκευές διαθέτουν χαμηλό ρεύμα εισόδου, καθιστώντας τις συμβατές με λογική CMOS/LSTTL, υστέρηση εισόδου για γρήγορη μεταγωγή εξόδου που είναι ανεξάρτητη από τον χρόνο μετάβασης εισόδου και δύο εξόδους totem pole υψηλού ρεύματος ιδανικές για την οδήγηση MOSFET ισχύος. Περιλαμβάνεται επίσης ένα lockout υποτάσης με υστέρηση για την αποφυγή ακανόνιστης λειτουργίας του συστήματος σε χαμηλές τάσεις τροφοδοσίας.

Οι τυπικές εφαρμογές περιλαμβάνουν τροφοδοτικά μεταγωγής, μετατροπείς dcandminus;toandminus;dc, διπλασιαστές/αντιστροφείς τάσης αντλίας φόρτισης πυκνωτή και ελεγκτές κινητήρα.

Αυτή η συσκευή διατίθεται σε πακέτα dualandminus;inandminus;line και επιφανειακής τοποθέτησης.

andnbsp;

Στάδιο εισόδου

Οι λογικές είσοδοι έχουν υστέρηση 170 mV με το κατώφλι εισόδου στο κέντρο στα 1,67 V. Τα κατώφλια εισόδου είναι ανεπηρέαστα από το VCC, καθιστώντας αυτή τη συσκευή άμεσα συμβατή με τις οικογένειες λογικής CMOS και LSTTL σε όλο το εύρος τάσης λειτουργίας της. Η υστέρηση εισόδου παρέχει γρήγορη μεταγωγή εξόδου που είναι ανεξάρτητη από τον χρόνο μετάβασης του σήματος εισόδου, αποτρέποντας τις ταλαντώσεις εξόδου καθώς διασχίζονται τα κατώφλια εισόδου. Οι είσοδοι έχουν σχεδιαστεί για να δέχονται ένα πλάτος σήματος που κυμαίνεται από το έδαφος έως το VCC. Αυτό επιτρέπει στην έξοδο ενός καναλιού να οδηγεί απευθείας την είσοδο ενός δεύτερου καναλιού για λειτουργία masterandminus;slave. Κάθε είσοδος έχει μια αντίσταση pulldown 30 kΩ, έτσι ώστε μια μη συνδεδεμένη ανοιχτή είσοδος να προκαλέσει την σχετιζόμενη έξοδο Drive να είναι σε γνωστή χαμηλή κατάσταση.

Στάδιο εξόδου

Κάθε έξοδος Drive totem pole είναι ικανή να παρέχει και να απορροφά έως και 1,5 A με τυπική αντίσταση andlsquo;onandrsquo; 2,4 στα 1,0 A. Η χαμηλή αντίσταση andlsquo;onandrsquo; επιτρέπει την επίτευξη υψηλών ρευμάτων εξόδου σε χαμηλότερο VCC από ό,τι με συγκριτικούς οδηγούς CMOS. Κάθε έξοδος έχει μια αντίσταση pulldown 100 kΩ για να διατηρεί τη θύρα MOSFET χαμηλή όταν το VCC είναι μικρότερο από 1,4 V. Δεν έχει σχεδιαστεί υπέρταση ή θερμική προστασία στη συσκευή, επομένως πρέπει να αποφεύγεται η βραχυκύκλωση εξόδου στο VCC ή στο έδαφος.

Η παρασιτική επαγωγή σε σειρά με το φορτίο θα προκαλέσει τις εξόδους του οδηγού να κουδουνίσουν πάνω από το VCC κατά τη μετάβαση turnandminus;on και κάτω από το έδαφος κατά τη μετάβαση turnandminus;off. Με τους οδηγούς CMOS, αυτός ο τρόπος λειτουργίας μπορεί να προκαλέσει μια καταστροφική κατάσταση latchup εξόδου. Το MC34152 είναι απρόσβλητο από το latchup εξόδου. Οι έξοδοι Drive περιέχουν μια εσωτερική δίοδο στο VCC για σύσφιξη θετικών μεταβατικών τάσεων. Όταν λειτουργεί με VCC στα 18 V, πρέπει να τηρείται η σωστή παράκαμψη τροφοδοσίας για να αποτραπεί το κουδούνισμα εξόδου από το να υπερβεί τη μέγιστη βαθμολογία συσκευής 20 V. Οι αρνητικές μεταβατικές τάσεις εξόδου συσφίγγονται από το εσωτερικό τρανζίστορ NPN pullup. Εφόσον εφαρμόζεται πλήρης τάση τροφοδοσίας σε όλο το τρανζίστορ NPN pullup κατά τη διάρκεια της αρνητικής μεταβατικής εξόδου, η διασπορά ισχύος σε υψηλές συχνότητες μπορεί να γίνει υπερβολική. Τα σχήματα 19, 20 και 21 δείχνουν μια μέθοδο χρήσης εξωτερικών σφιγκτήρων διόδων Schottky για τη μείωση της διασποράς ισχύος του οδηγού.
