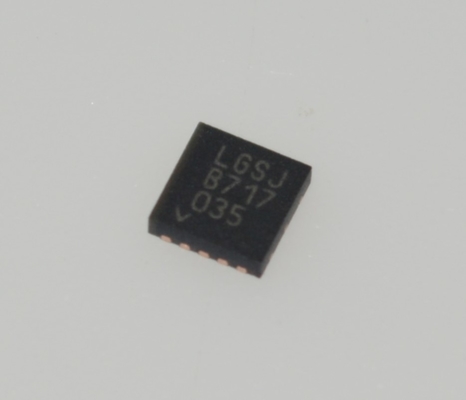

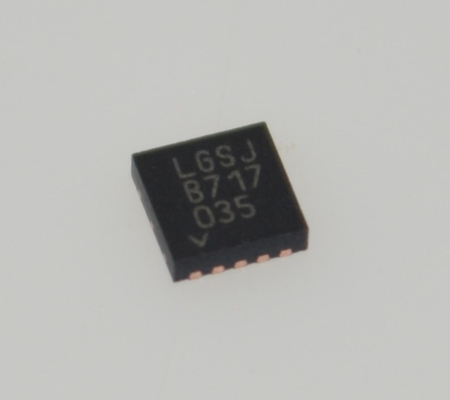

LT3042EDD LDO Εξαιρετικά Χαμηλού Θορύβου 0.8μV RMS Θόρυβος 76dB PSRR @1MHz Είσοδος 1.8-20V 3mm×3mm DFN-8 -40°C έως +125°C

LT3042EDD Εξαιρετικά Χαμηλού Θορύβου LDO 0.8μV RMS Θόρυβος 76dB PSRR @1MHz 1.8-20V Είσοδος 3mm×3mm DFN-8 -40°C έως +125°C

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

 Εξαιρετικά χαμηλού RMS θορύβου: 0.8μVRMS (10Hz έως 100kHz)

 Εξαιρετικά χαμηλού σημειακού θορύβου: 2nV/√Hz στα 10kHz

 Εξαιρετικά υψηλό PSRR: 79dB στα 1MHz

 Ρεύμα εξόδου: 200mA

 Εύρος τάσης εισόδου: 1.8V έως 20V

 Ένας πυκνωτής βελτιώνει το θόρυβο και το PSRR

 Ρεύμα ακίδας SET 100μA: ±1% Αρχική ακρίβεια

 Μία αντίσταση προγραμματίζει την τάση εξόδου

 Υψηλό εύρος ζώνης: 1MHz

 Προγραμματιζόμενο όριο ρεύματος

 Χαμηλή τάση διακοπής: 350mV

 Εύρος τάσης εξόδου: 0V έως 15V

 Προγραμματιζόμενο Power Good

 Δυνατότητα γρήγορης εκκίνησης

 Ακριβές Enable/UVLO

 Παράλληλη λειτουργία για χαμηλότερο θόρυβο και υψηλότερο ρεύμα

 Εσωτερικό όριο ρεύματος με Foldback

 Ελάχιστος πυκνωτής εξόδου: 4.7μF κεραμικός

 Προστασία αντίστροφης μπαταρίας και αντίστροφου ρεύματος

n Πακέτα MSOP 10 ακίδων και DFN 3mm × 3mm

ΕΦΑΡΜΟΓΕΣ

 Τροφοδοτικά RF: PLLs, VCOs, Mixers, LNAs

 Όργανα πολύ χαμηλού θορύβου

 Μετατροπείς δεδομένων υψηλής ταχύτητας/υψηλής ακρίβειας

 Ιατρικές εφαρμογές: Απεικόνιση, Διαγνωστικά

 Τροφοδοτικά ακριβείας

 Post-Regulator για τροφοδοτικά μεταγωγής

ΠΕΡΙΓΡΑΦΗ

Το LT®3042 είναι ένας γραμμικός ρυθμιστής χαμηλής διακοπής υψηλής απόδοσης που διαθέτει την αρχιτεκτονική εξαιρετικά χαμηλού θορύβου και εξαιρετικά υψηλού PSRR της LTC® για την τροφοδοσία ευαίσθητων σε θόρυβο εφαρμογών RF. Σχεδιασμένο ως μια αναφορά ρεύματος ακριβείας ακολουθούμενη από ένα buffer τάσης υψηλής απόδοσης, το LT3042 μπορεί εύκολα να παραλληλιστεί για περαιτέρω μείωση του θορύβου, αύξηση του ρεύματος εξόδου και διάχυση της θερμότητας στο PCB.

Η συσκευή παρέχει 200mA σε τυπική τάση διακοπής 350mV. Το ρεύμα ηρεμίας λειτουργίας είναι ονομαστικά 2mA και πέφτει σε <1μA σε κατάσταση απενεργοποίησης. Το ευρύ εύρος τάσης εξόδου του LT3042 (0V έως 15V) διατηρώντας παράλληλα τη λειτουργία ενότητας κέρδους παρέχει ουσιαστικά σταθερό θόρυβο εξόδου, PSRR, εύρος ζώνης και ρύθμιση φορτίου, ανεξάρτητα από την προγραμματισμένη τάση εξόδου. Επιπλέον, ο ρυθμιστής διαθέτει προγραμματιζόμενο όριο ρεύματος, δυνατότητα γρήγορης εκκίνησης και προγραμματιζόμενο power good για να υποδείξει τη ρύθμιση τάσης εξόδου.

Το LT3042 είναι σταθερό με έναν ελάχιστο κεραμικό πυκνωτή εξόδου 4.7μF. Η ενσωματωμένη προστασία περιλαμβάνει προστασία αντίστροφης μπαταρίας, προστασία αντίστροφου ρεύματος, εσωτερικό όριο ρεύματος με foldback και θερμικό όριο με υστέρηση. Το LT3042 διατίθεται σε θερμικά ενισχυμένα πακέτα MSOP 10 ακίδων και DFN 3mm × 3mm.
