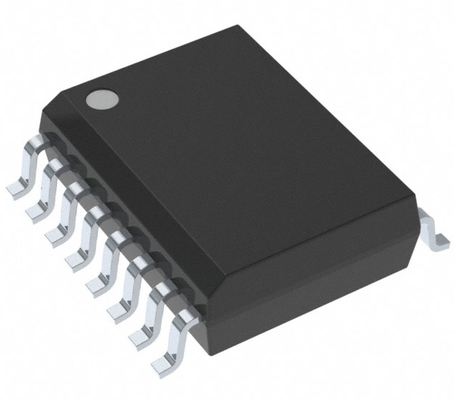

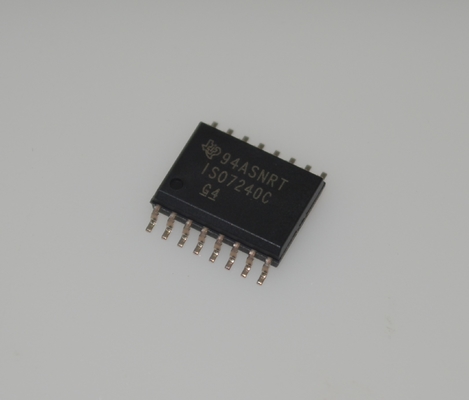

ISO7240CDWR 4 κανάλια ψηφιακός απομονωτής με ταχύτητα 100Mbps υψηλό CMTI (50kV/μs) ευρύ φάσμα τροφοδοσίας (3V-5.5V) χαμηλή ισχύς ισχυρή προστασία ESD and πακέτο SOIC-16

ISO7240CDWR 4-Channel Digital Isolator με ταχύτητα 100Mbps High CMTI (50kV/andmu;s) Wide Supply Range (3V-5.5V) Low Power Robust ESD Protection and SOIC-16 Package

andnbsp;

Χαρακτηριστικά

andbull; Επιλογές ρυθμού σηματοδότησης 25 και 150Mbps andndash; Χαμηλή απόκλιση εξόδου από κανάλι σε κανάλι; 1ns Maximum andndash; Χαμηλή παραμόρφωση πλάτους παλμού (PWD); 2ns Maximum andndash; Χαμηλό περιεχόμενο jitter; 1ns Typ στα 150Mbps

andbull; Επιλέξιμη προεπιλεγμένη έξοδος (ISO7240CF)

andbull; > 25-Year Life at Rated Working Voltage (δείτε Isolation Lifetime Projection)

andbull; 4-kV ESD Protection

andbull; Λειτουργεί με τροφοδοτικά 3.3V ή 5V

andbull; Υψηλή ηλεκτρομαγνητική ανοσία (δείτε ISO72x Digital Isolator Magnetic-Field Immunity)

andbull;andndash;40anddeg;C έως +125anddeg;C Εύρος θερμοκρασίας λειτουργίας

andbull; Πιστοποιήσεις που σχετίζονται με την ασφάλεια:andndash; DIN EN IEC 60747-17 (VDE 0884-17)andndash; UL 1577 πρόγραμμα αναγνώρισης εξαρτημάτωνandndash; IEC 61010-1, IEC 62368-1 πιστοποίηση

andnbsp;

Εφαρμογές

andbull; Factory Automationandndash; Modbusandndash; Profibusandtrade;andndash; DeviceNetandtrade; Data Buses

andbull; Διεπαφή περιφερειακών υπολογιστή

andbull; Διεπαφή ελέγχου Servo

andbull; Απόκτηση δεδομένων

andnbsp;

Περιγραφή

Οι συσκευές ISO7240x, ISO7241x και ISO7242x είναι ψηφιακοί απομονωτές τεσσάρων καναλιών με πολλαπλές διαμορφώσεις καναλιών και λειτουργίες ενεργοποίησης εξόδου. Αυτές οι συσκευές διαθέτουν buffers λογικής εισόδου και λογικής εξόδου διαχωρισμένα από το φράγμα απομόνωσης διοξειδίου του πυριτίου (SiO2) της Texas Instrument. Χρησιμοποιούνται σε συνδυασμό με απομονωμένα τροφοδοτικά, αυτές οι συσκευές βοηθούν στην αποτροπή υψηλής τάσης, στην απομόνωση των γειώσεων και στην αποτροπή των ρευμάτων θορύβου από την είσοδο στην τοπική γείωση και την παρεμπόδιση ή την καταστροφή ευαίσθητων κυκλωμάτων.

Η οικογένεια συσκευών ISO7240x έχει και τα τέσσερα κανάλια στην ίδια κατεύθυνση. Η οικογένεια συσκευών ISO7241x έχει τρία κανάλια στην ίδια κατεύθυνση και ένα κανάλι στην αντίθετη κατεύθυνση. Η οικογένεια συσκευών ISO7242x έχει δύο κανάλια σε κάθε κατεύθυνση.

Οι συσκευές με το επίθημα C (επιλογή C) έχουν κατώφλια εισόδου TTL και ένα φίλτρο θορύβου στην είσοδο που αποτρέπει τη μετάδοση παροδικών παλμών στην έξοδο της συσκευής. Οι συσκευές με το επίθημα M (επιλογή M) έχουν κατώφλια εισόδου CMOS VCC/2 και δεν έχουν το φίλτρο θορύβου εισόδου ή την πρόσθετη καθυστέρηση διάδοσης.

Η συσκευή ISO7240CF έχει μια λειτουργία απενεργοποίησης εισόδου στην ακίδα 7 και μια επιλέξιμη λειτουργία εξόδου ασφαλείας υψηλού ή χαμηλού επιπέδου με την ακίδα CTRL (ακίδα 10). Η έξοδος ασφαλείας είναι λογική υψηλή όταν τοποθετείται λογική υψηλή στην ακίδα CTRL ή η ακίδα παραμένει ασύνδετη. Εάν εφαρμοστεί ένα λογικό χαμηλό σήμα στην ακίδα CTRL, η έξοδος ασφαλείας γίνεται μια λογική χαμηλή κατάσταση εξόδου. Η λειτουργία απενεργοποίησης εισόδου της συσκευής ISO7240CF αποτρέπει τη μετάδοση δεδομένων μέσω του φραγμού απομόνωσης στην έξοδο. Όταν οι είσοδοι είναι απενεργοποιημένες ή το VCC1 είναι απενεργοποιημένο, οι έξοδοι ρυθμίζονται από την ακίδα CTRL.

Αυτές οι συσκευές μπορούν να τροφοδοτηθούν από τροφοδοτικά 3.3V ή 5V και στις δύο πλευρές, σε οποιονδήποτε συνδυασμό. Οι ακίδες εισόδου σήματος είναι ανεκτικές στα 5V ανεξάρτητα από το επίπεδο τάσης τροφοδοσίας που χρησιμοποιείται.

Αυτές οι συσκευές χαρακτηρίζονται για λειτουργία σε εύρος θερμοκρασίας περιβάλλοντος από andndash;40anddeg;C έως +125anddeg;C.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
