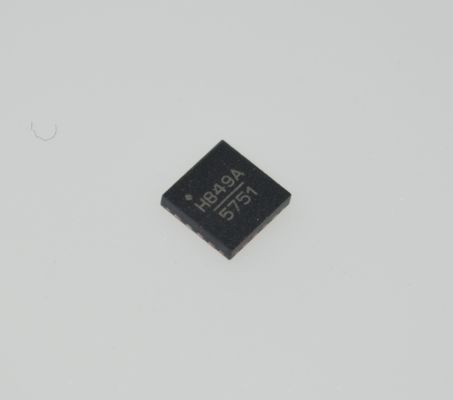

HMC849ALP4CE Διακόπτης SPDT υψηλής ταχύτητας 24 Gbps με χαμηλή απώλεια εισαγωγής Λειτουργία 3.3V/5V Ευρύ εύρος ζώνης Υψηλή απομόνωση Γρήγορη μεταγωγή and Προστασία ESD

HMC849ALP4CE Διακόπτης SPDT υψηλής ταχύτητας 24 Gbps με χαμηλή απώλεια εισαγωγής Λειτουργία 3.3V/5V Ευρύ εύρος ζώνης Υψηλή απομόνωση Γρήγορη μεταγωγή and Προστασία ESD

andnbsp;

andnbsp;Χαρακτηριστικά

Υψηλή απομόνωση: έως 60 dB

Ενιαίος θετικός έλεγχος: 0/+3V έως +5V

Υψηλή είσοδος IP3: +52 dBm

Μη ανακλαστικός σχεδιασμός

andldquo;Όλα εκτόςandrdquo; κατάσταση

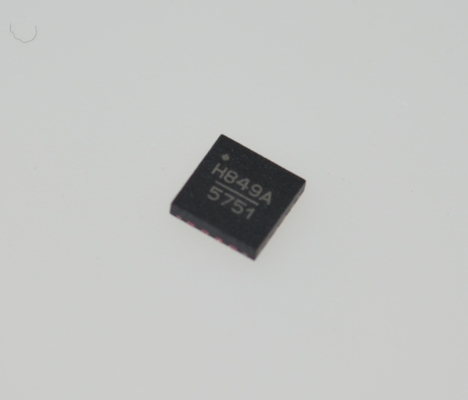

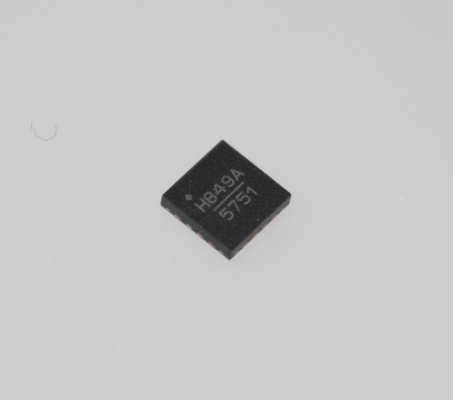

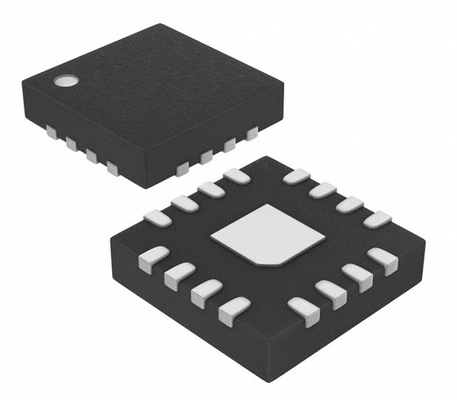

Πακέτο QFN 16 ακίδων 4x4 mm: 16 mmandsup2;

andnbsp;

Τυπικές εφαρμογές

Το HMC849ALP4CE είναι ιδανικό για:

andbull; Υποδομή Cellular/4G

andbull; WiMAX, WiBro and Fixed Wireless

andbull; Αυτοκινητιστική τηλεματική

andbull; Κινητό ραδιόφωνο

andbull; Εξοπλισμός δοκιμών

andnbsp;

Γενική περιγραφή

Το HMC849ALP4CE είναι ένας διακόπτης SPDT GaAs pHEMT υψηλής απομόνωσης μη ανακλαστικός DC έως 6 GHz σε ένα φθηνό πακέτο επιφανειακής τοποθέτησης χωρίς μολύβι. Ο διακόπτης είναι ιδανικός για εφαρμογές υποδομής cellular/WiMAX/4G που αποδίδουν έως και 60 dB απομόνωση, χαμηλή απώλεια εισαγωγής 0,8 dB και είσοδο IP3 +52 dBm. Ο χειρισμός ισχύος είναι εξαιρετικός μέχρι τη ζώνη WiMAX 5 - 6 GHz, με τον διακόπτη να προσφέρει ένα σημείο συμπίεσης P1dB +31 dBm. Το κύκλωμα επί του τσιπ επιτρέπει έναν ενιαίο θετικό έλεγχο τάσης 0/+3V ή 0/+5V σε πολύ χαμηλά ρεύματα DC. Μια είσοδος ενεργοποίησης (EN) ρυθμισμένη σε λογική υψηλή θα θέσει τον διακόπτη σε κατάσταση andldquo;όλα εκτόςandrdquo;.

andnbsp;

ΠΛΗΡΟΦΟΡΙΕΣ

andnbsp;

Σχέδιο
