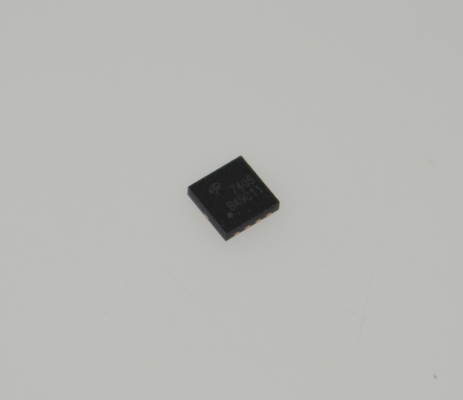

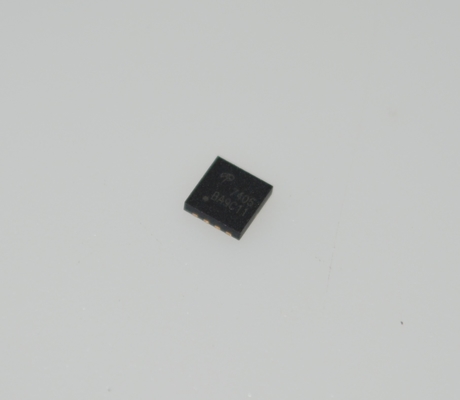

AON7405 30V N-Channel MOSFET 9.5mΩ Rds(on) 60A Continuous DFN5x6-8L -55°C έως +175°C AEC-Q101 Qualified
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Μεταγωγή ισχύος υψηλής απόδοσης
Τάση αποστράγγισης-πηγής 30V: Ιδανικό για συστήματα 12V/24V (π.χ., αυτοκίνητα/βιομηχανική ισχύς)
60A Συνεχές ρεύμα (100A παλμικό): Οδηγεί φορτία υψηλής ισχύος (κινητήρες, συστοιχίες LED, κ.λπ.)
Εξαιρετικά χαμηλή απώλεια αγωγιμότητας
Rds(on)= 9.5mΩ (Vgs=10V): Μειώνει σημαντικά τη διάχυση ισχύος
Οδήγηση επιπέδου λογικής (Vgs(th)=1.8V): Άμεση συμβατότητα με 3.3V/5V MCUs
Βελτιστοποίηση μεταγωγής υψηλής συχνότητας
Χαμηλό φορτίο πύλης (Qg=42nC): Υποστηρίζει έλεγχο PWM υψηλής συχνότητας (έως 1MHz)
Γρήγορη μεταγωγή: Χρόνος ανόδου/πτώσης < 25ns
Αξιοπιστία & Προστασία
100% Δοκιμασμένο σε χιονοστιβάδα: Εξασφαλίζει σταθερότητα υπό μεταβατικές τάσεις
Πιστοποιημένο AEC-Q101: Πληροί τα πρότυπα αξιοπιστίας αυτοκινήτων
ΕΦΑΡΜΟΓΕΣ
1. Διαχείριση ενέργειας
Μετατροπείς DC-Dc: Χρησιμοποιούνται συνήθως σε σύγχρονη διόρθωση (Buck, Boost, κ.λπ.) για τη βελτίωση της απόδοσης ισχύος, ειδικά σε φορητούς υπολογιστές, διακομιστές και τροφοδοτικά εξοπλισμού επικοινωνίας
Τροφοδοτικά Point-of-Load (POL): Παρέχει αποτελεσματική παροχή ενέργειας σε βασικά εξαρτήματα όπως CPU, GPU και FPGA.
Τροφοδοτικά μεταγωγής (SMPs): Προσαρμογείς, κυκλώματα οδηγού LED, κ.λπ.
2. Κίνηση κινητήρα
Έλεγχος κινητήρα DC: Χρησιμοποιείται σε κυκλώματα κίνησης γέφυρας H για εργαλεία ισχύος, drones και ρομποτική
Οδηγοί Stepper/Servo: Έλεγχος κινητήρα ακριβείας σε βιομηχανικό εξοπλισμό αυτοματισμού.
3. Ηλεκτρονικά αυτοκινήτων
Συστήματα 12V/24V: Εφαρμογές όπως φωτισμός αυτοκινήτων, θέρμανση καθισμάτων και έλεγχος ανεμιστήρα (επαληθεύστε εάν το AON7405 είναι συμβατό με το AEC-Q101).
Συστήματα διαχείρισης μπαταριών (BMS): Κυκλώματα ελέγχου φόρτισης/εκφόρτισης και προστασίας.
4. Ηλεκτρονικά καταναλωτών
Κυκλώματα γρήγορης φόρτισης: Μεταγωγή ισχύος σε φορτιστές USB PD και ασύρματη φόρτιση.
Διακόπτες φορτίου υψηλού ρεύματος: Διανομή ισχύος σε τηλεοράσεις, κονσόλες παιχνιδιών κ.λπ.
5. Βιομηχανία & Επικοινωνίες
Inverters/Μετατροπείς μεταβλητής συχνότητας: Μικρομετατροπείς ηλιακής ενέργειας και μικρά βιομηχανικά VFD.
Τροφοδοτικά τηλεπικοινωνιών: Μονάδες ισχύος υψηλής απόδοσης για σταθμούς βάσης και δρομολογητές.
ΠΛΗΡΟΦΟΡΙΕΣ
|
Κατηγορία
|
|
|
|
Κατασκευαστής
|
|
|
|
Σειρά
|
|
|
|
Συσκευασία
|
Ταινία & Τροχός (TR)
Κομμένη ταινία (CT)
Digi-Reel®
|
|
|
Κατάσταση εξαρτήματος
|
|
|
|
Τύπος FET
|
|
|
|
Τεχνολογία
|
|
|
|
Τάση αποστράγγισης προς πηγή (Vdss)
|
|
|
|
Ρεύμα - Συνεχής αποστράγγιση (Id) @ 25°C
|
|
|
|
Τάση κίνησης (Max Rds On, Min Rds On)
|
|
|
|
Rds On (Max) @ Id, Vgs
|
|
|
|
Vgs(th) (Max) @ Id
|
|
|
|
Φορτίο πύλης (Qg) (Max) @ Vgs
|
|
|
|
Vgs (Max)
|
|
|
|
Χωρητικότητα εισόδου (Ciss) (Max) @ Vds
|
|
|
|
Χαρακτηριστικό FET
|
|
|
|
Διασπορά ισχύος (Max)
|
|
|
|
Θερμοκρασία λειτουργίας
|
|
|
|
Βαθμός
|
|
|
|
Προσόντα
|
|
|
|
Τύπος τοποθέτησης
|
|
|
|
Πακέτο συσκευής προμηθευτή
|
|
|
|
Πακέτο / Θήκη
|
|
|
|
Αριθμός βασικού προϊόντος
|
|
----------------------------------------------------------
