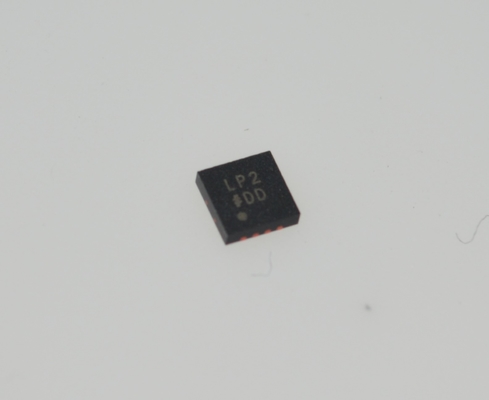

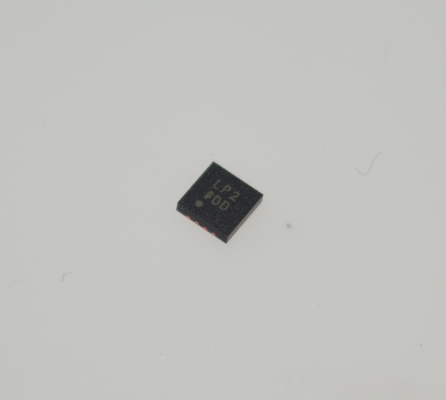

ADM7172ACPZ-R7 6.5V 2A Εξαιρετικά Χαμηλού Θορύβου LDO 1μV RMS Θόρυβος 75dB PSRR @1MHz Είσοδος 2.3-6.5V LFCSP-8 -40°C έως +125°C

ADM7172ACPZ-R7 6.5V 2A Εξαιρετικά Χαμηλού Θορύβου LDO 1μV RMS Θόρυβος 75dB PSRR @1MHz 2.3-6.5V Είσοδος LFCSP-8 -40°C έως +125°C

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Εύρος τάσης εισόδου: 2.3 V έως 6.5 V

Μέγιστο ρεύμα φορτίου: 2 A

Χαμηλός θόρυβος: 5 µV rms ανεξάρτητα από την τάση εξόδου σε

100 Hz έως 100 kHz

Γρήγορη μεταβατική απόκριση: 1.5 μs για βήμα φορτίου 1 mA έως 1.5 A

60 dB PSRR στα 100 kHz

Χαμηλή τάση διακοπής: 172 mV σε φορτίο 2 A, VOUT = 3 V

Αρχική ακρίβεια: −0.5% (ελάχιστο), +1% (μέγιστο)

Ακρίβεια σε γραμμή, φορτίο και θερμοκρασία: ±1.5%

Ρεύμα ηρεμίας, IGND = 0.7 mA χωρίς φορτίο

Χαμηλό ρεύμα απενεργοποίησης: 0.25 μA σε VIN = 5 V

Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 4.7 µF

Επιλογές ρυθμιζόμενης και σταθερής τάσης εξόδου: 1.2 V έως 5.0 V

Ρυθμιζόμενη έξοδος από 1.2 V έως VIN − VDO

Ακριβής ενεργοποίηση

Ρυθμιζόμενη απαλή εκκίνηση

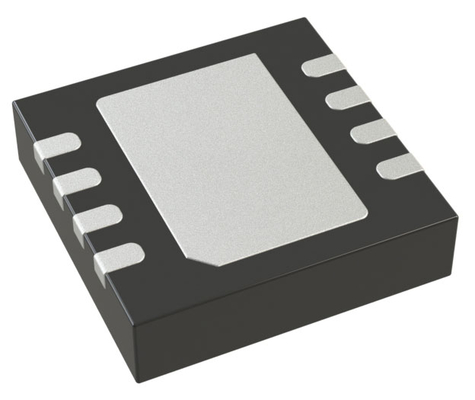

Πακέτο 8 ακροδεκτών 3 mm × 3 mm LFCSP

 ΕΦΑΡΜΟΓΕΣ

Ρύθμιση σε ευαίσθητες σε θόρυβο εφαρμογές: κυκλώματα ADC και DAC,

ενισχυτές ακριβείας, PLL/VCO και IC χρονισμού

Επικοινωνίες και υποδομές

Ιατρική και υγειονομική περίθαλψη

Βιομηχανία και όργανα

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Το ADM7172 είναι ένας CMOS, γραμμικός ρυθμιστής χαμηλής διακοπής (LDO) που λειτουργεί από 2.3 V έως 6.5 V και παρέχει έως και 2 A ρεύματος εξόδου. Αυτό το LDO υψηλού ρεύματος εξόδου είναι ιδανικό για τη ρύθμιση αναλογικών και μικτών κυκλωμάτων υψηλής απόδοσης που λειτουργούν από 6 V έως 1.2 V. Χρησιμοποιώντας μια προηγμένη ιδιόκτητη αρχιτεκτονική, η συσκευή παρέχει υψηλή απόρριψη τροφοδοσίας και χαμηλό θόρυβο και επιτυγχάνει εξαιρετική μεταβατική απόκριση γραμμής και φορτίου με μόνο έναν μικρό κεραμικό πυκνωτή εξόδου 4.7 µF. Η μεταβατική απόκριση φορτίου είναι τυπικά 1.5 μs για ένα βήμα φορτίου 1 mA έως 1.5 A.

Το ADM7172 διατίθεται σε 17 σταθερές επιλογές τάσης εξόδου. Οι ακόλουθες τάσεις είναι διαθέσιμες από το απόθεμα: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V και 5.0 V. Πρόσθετες τάσεις που είναι διαθέσιμες κατόπιν ειδικής παραγγελίας είναι: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V και 4.6 V. Διατίθεται επίσης μια ρυθμιζόμενη έκδοση που επιτρέπει τάσεις εξόδου που κυμαίνονται από 1.2 V έως VIN − VDO με έναν εξωτερικό διαιρέτη ανάδρασης.

Το ρεύμα εισόρμησης μπορεί να ελεγχθεί ρυθμίζοντας τον χρόνο εκκίνησης μέσω του ακροδέκτη απαλής εκκίνησης. Ο τυπικός χρόνος εκκίνησης με έναν πυκνωτή απαλής εκκίνησης 1 nF είναι 1.0 ms.

Ο θόρυβος εξόδου του ρυθμιστή ADM7172 είναι 5 μV rms, ανεξάρτητα από την τάση εξόδου. Το ADM7172 διατίθεται σε ένα πακέτο 8 ακροδεκτών, 3 mm × 3 mm LFCSP, καθιστώντας το όχι μόνο μια πολύ συμπαγή λύση, αλλά και παρέχοντας εξαιρετική θερμική απόδοση για εφαρμογές που απαιτούν έως και 2 A ρεύματος εξόδου σε ένα μικρό, χαμηλού προφίλ αποτύπωμα.
