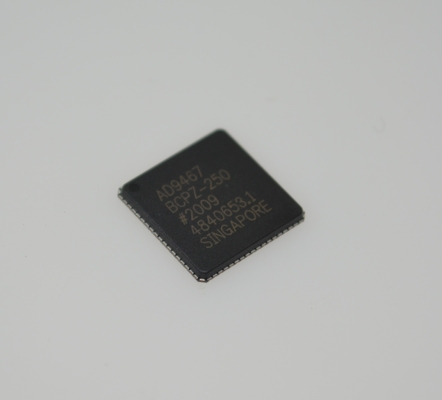

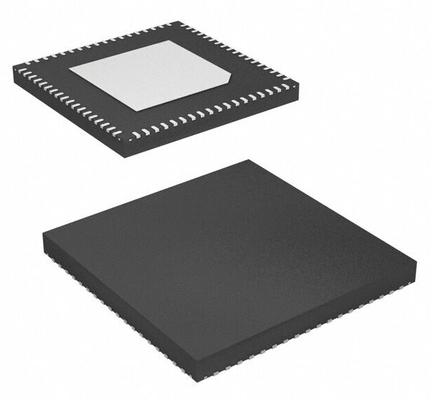

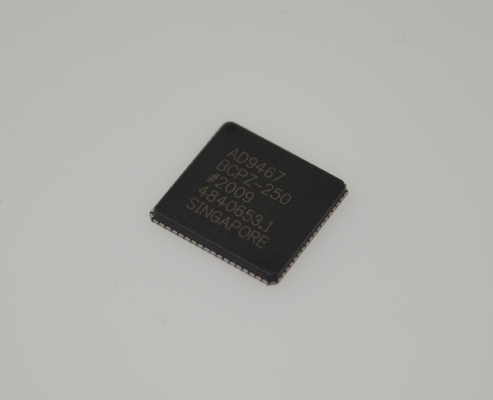

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Τροφοδοσία ΛΔΔΑ Εξαγωγές LFCSP-64 -40°C έως +85°C Βιομηχανική ποιότητα

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Supply LVDS Outputs LFCSP-64 -40°C έως +85°C Βιομηχανικής Κλάσης

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

► 75.5 dBFS SNR στα 210 MHz στα 250 MSPS

► 90 dBFS SFDR στα 300 MHz στα 250 MSPS

► SFDR στα 170 MHz στα 250 MSPS

  ► 92 dBFS στα −1 dBFS

  ► 100 dBFS στα −2 dBFS

► 60 fs rms jitter

► Εξαιρετική γραμμικότητα στα 250 MSPS

  ► DNL = ±0.5 LSB τυπικό

  ► INL = ±3.5 LSB τυπικό

► 2 V p-p έως 2.5 V p-p (προεπιλογή) διαφορική είσοδος πλήρους κλίμακας (προγραμματιζόμενη)

► Ενσωματωμένο buffer εισόδου

► Προαιρετική υποστήριξη εξωτερικής αναφοράς

► Σταθεροποιητής κύκλου λειτουργίας ρολογιού

► Διαθέσιμο ρολόι εξόδου

► Έλεγχος σειριακής θύρας

  ► Ενσωματωμένη επιλογή δημιουργίας ψηφιακού μοτίβου δοκιμής

  ► Επιλέξιμη μορφή δεδομένων εξόδου

► Έξοδοι LVDS (συμβατές με ANSI-644)

► Λειτουργία τροφοδοσίας 1.8 V και 3.3 V

ΕΦΑΡΜΟΓΕΣ

► Δέκτες κυψελωτών πολλαπλών φορέων, πολλαπλών λειτουργιών

► Τοποθέτηση συστοιχίας κεραίας

► Γραμμικοποίηση ενισχυτή ισχύος

► Ευρυζωνική ασύρματη

► Ραντάρ

► Απεικόνιση υπερύθρων

► Όργανα επικοινωνιών

ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Το AD9467 είναι ένας 16-bit, μονολιθικός, ADC δειγματοληψίας IF (αναλογικός σε ψηφιακό μετατροπέα). Είναι βελτιστοποιημένο για υψηλή απόδοση σε μεγάλα εύρη ζώνης και ευκολία χρήσης. Το προϊόν λειτουργεί με ρυθμό μετατροπής 250 MSPS και είναι σχεδιασμένο για ασύρματους δέκτες, όργανα και εξοπλισμό δοκιμών που απαιτούν υψηλό δυναμικό εύρος.

Το ADC απαιτεί τροφοδοτικά 1.8 V και 3.3 V και ένα ρολόι διαφορικής εισόδου χαμηλής τάσης για πλήρη λειτουργία απόδοσης. Δεν απαιτούνται εξωτερικά εξαρτήματα αναφοράς ή οδηγού για πολλές εφαρμογές. Οι έξοδοι δεδομένων είναι συμβατές με LVDS (συμβατές με ANSI-644) και περιλαμβάνουν τα μέσα για τη μείωση του συνολικού ρεύματος που απαιτείται για μικρές αποστάσεις ίχνους.

Παρέχεται μια έξοδος ρολογιού δεδομένων (DCO) για την καταγραφή δεδομένων στην έξοδο για τη σηματοδότηση ενός νέου bit εξόδου.

Η εσωτερική λειτουργία απενεργοποίησης που υποστηρίζεται μέσω του SPI καταναλώνει συνήθως λιγότερο από 5 mW όταν είναι απενεργοποιημένη.

Προαιρετικά χαρακτηριστικά επιτρέπουν στους χρήστες να εφαρμόσουν διάφορες επιλέξιμες συνθήκες λειτουργίας, συμπεριλαμβανομένου του εύρους εισόδου, της επιλογής μορφής δεδομένων και των μοτίβων δοκιμής δεδομένων εξόδου.

Το AD9467 διατίθεται σε ένα Pb-free, 72-αγωγών, LFCSP που καθορίζεται στην περιοχή θερμοκρασίας βιομηχανικής χρήσης −40°C έως +85°C.

ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΪΟΝΤΟΣ

1. Δυνατότητα βελτιστοποίησης IF που χρησιμοποιείται για τη βελτίωση του SFDR.

2. Εξαιρετική απόδοση SFDR για εφαρμογές δειγματοληψίας IF, όπως δέκτες σταθμών βάσης κυψελωτών 3G και 4G πολλαπλών φορέων, πολλαπλών λειτουργιών.

3. Ευκολία χρήσης: ενσωματωμένη αναφορά, buffer υψηλής σύνθετης αντίστασης εισόδου, ρυθμιζόμενο εύρος αναλογικής εισόδου και ένα ρολόι εξόδου για την απλοποίηση της καταγραφής δεδομένων.

4. Συσκευασμένο σε μια συσκευασία LFCSP 72 ακροδεκτών, χωρίς Pb.

5. Ο σταθεροποιητής κύκλου λειτουργίας ρολογιού (DCS) διατηρεί τη συνολική απόδοση ADC σε ένα ευρύ φάσμα πλάτους παλμού ρολογιού εισόδου.

6. Η τυπική διεπαφή σειριακής θύρας (SPI) υποστηρίζει διάφορα χαρακτηριστικά και λειτουργίες προϊόντων, όπως μορφοποίηση δεδομένων (offset binary, twos complement ή Gray coding).

ΠΛΗΡΟΦΟΡΙΕΣ
