Η ΚΟΡΥΦΗ είναι επαγγελματικός διανομέας ηλεκτρονικών συστατικών στην Κίνα.
προσφέρουμε στη μιας στάσης υπηρεσία λύσης, από τις ενότητες επικοινωνίας, τις κεραίες, το PCB, PCBA, και όλα τα συστατικά για το PCB Bom.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λειτουργία: | Πιο πάνω, πιο κάτω. | Διαμόρφωση εξόδου: | Θετικό ή αρνητικό |
---|---|---|---|
Τοπολογία: | Buck, ώθηση | Τύπος εξόδου: | Ρυθμίσιμο |
Αριθμός εκροών: | 1 |

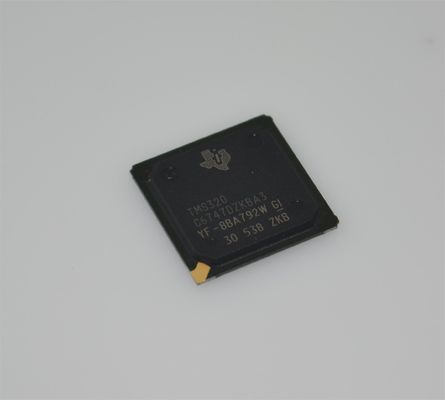

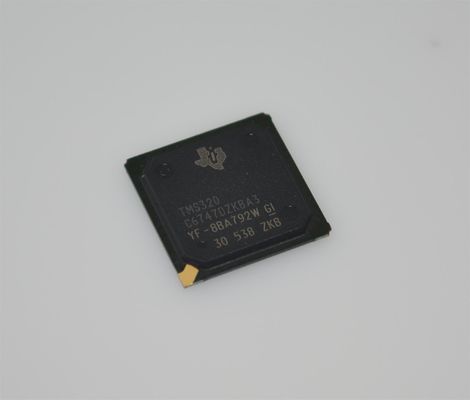

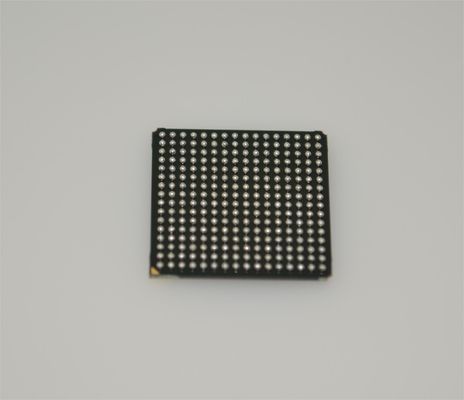

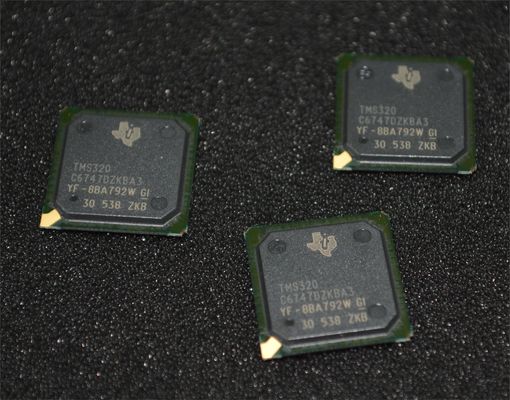

TMS320C6747DZKBA3 456MHz Διπλό πυρήνα DSP 3648MBPS 32KB L1 Μνήμη αποθήκευσης 256KB RAM BGA-256 -40°C έως +100°C Βιομηχανικό DSP
Χαρακτηριστικά
• Υποστήριξη λογισμικού
∆Ι DSP/BIOSTM
Επιστημονική και τεχνολογική συνεργασία
• 375 και 456 MHz TMS320C674x VLIW DSP
• Χαρακτηριστικά του συνόλου οδηγιών C674x
∆ιάταξη των ΚΑΔ C67x+ και C64x+
∆ΕΝ ΠΡΟΣΤΑΣΕΙΣ ΤΟΥ ΚΑΤΑΡΟΝΟΥ
∆ΕΝΤΑΙΣΜΑΤΙΚΟΤΗΤΑ ΤΗΣ ΕΠΙΤΡΟΠΟΙΗΣΗΣ
Προστασία κατά της υπερχείλισης 8 bit
Εξαγωγή πεδίου μικροσκοπικών, σετ, καθαρό
Ομαλοποίηση, κορεσμός, μέτρηση των bit
Οδηγίες 16 bit
• Αρχιτεκτονική μνήμης αποθήκευσης δύο επιπέδων C674x
32KB RAM/Cache του προγράμματος L1P
32KB RAM/Cache δεδομένων L1D
256KB L2 Ενοποιημένη χαρτογραφημένη μνήμη RAM/Cache
Ελαστικός διαχωρισμός RAM/Cache (L1 και L2)
• Ενισχυμένος ελεγκτής άμεσης πρόσβασης στη μνήμη 3 (EDMA3):
2Ελεγκτές μεταφοράς
32Ανεξάρτητα κανάλια DMA
8Κατάμετρα DMA
Δοκιμάστε το μέγεθος της εκρήξεως μεταφοράς
• TMS320C674x VLIW DSP Core σταθερής και πλωτής μονάδας
∆ Αρχιτεκτονική αποθήκευσης φορτίου με μη ευθυγραμμισμένη υποστήριξη
64 Μητρώα γενικής χρήσης (32-bit)
6 λειτουργικές μονάδες ALU (32- και 40-bit)
Υποστηρίζει 32-bit Integer, SP (IEEE Single Precision/32-Bit) και DP (IEEE Double Precision/64-Bit) πλωτό σημείο
Υποστηρίζει έως και τέσσερις προσθήκες SP ανά ρολόι, τέσσερις προσθήκες DP κάθε 2 ρολόια
Υποστηρίζει έως και δύο λειτουργίες αμοιβαίας προσέγγισης κυμαινόμενου σημείου (SP ή DP) (RCPxP) και αμοιβαίας προσέγγισης τετραγωνικής ρίζας (RSQRxP) ανά κύκλο
Δύο Πολλαπλασιαζόμενες λειτουργικές μονάδες
∆ Μεικτής ακρίβειας πολλαπλασιασμός κυμαινόμενης μονάδας IEEE Υποστηρίζεται έως:
2SPxSP->SPPerClock
2SPxSP->DPE κάθε δύο ώρες
2SPxDP->DPE κάθε 3 ώρες
2DPxDP->DPE κάθε τέσσερα ρολόγια
Το σύστημα υποστηρίζει δύο πολλαπλασιαστήρια 32 x 32 bit, τέσσερα πολλαπλασιαστήρια 16 x 16 bit ή οκτώ πολλαπλασιαστήρια 8 x 8 bit ανά κύκλο ρολογιού και πολύπλοκα πολλαπλασιαστήρια.
Η συσκευασία οδηγιών μειώνει το μέγεθος του κώδικα
Οποιοσδήποτε
Η υποστήριξη υλικού για τη λειτουργία modulo loop
Δραστηριότητα προστατευμένης λειτουργίας
Ειδικές εξαίρεσεις Υποστήριξη για ανίχνευση σφαλμάτων και ανακατεύθυνση προγράμματος
• 128KB μοιρασμένης μνήμης RAM (μόνο TMS320C6747)
• 3,3-V LVCMOS I/O (εκτός από τις διεπαφές USB)
• Δύο διεπαφές εξωτερικής μνήμης:
∆ EMIFA
️ NOR ((Πληροφορίες ευρείας εμβέλειας 8 ή 16 bit)
∆ημοσιεύματα ευρείας εμβέλειας 8 ή 16 bit)
16bit SDRAM με χώρο διευθύνσεων 128 MB (TMS320C6747 μόνο)
¢ ΕΤΧΑΕ
¢ 32-bit ή 16-bit SDRAM με χώρο διευθύνσεων 256 MB (TMS320C6747)
16bit SDRAM με χώρο διευθύνσεων 128MB (TMS320C6745)
• Τρεις ρυθμιζόμενες μονάδες UART τύπου 16550:
∙ UART0 με σήματα ελέγχου modem
16 μ.μ. FIFO
Δικαίωμα 16x ή 13x υπεραποδεικτικού ελέγχου
• Ελεγκτής LCD (μόνο TMS320C6747)
• ΔύοSerial περιφερειακές διεπαφές (SPIs) κάθε μία με ένα chip Select
• Διασύνδεση κάρτας πολυμέσων (MMC) /ασφαλής ψηφιακής κάρτας (SD) με ασφαλή δεδομένα I/O (SDIO)
• Διασυνοριακό ολοκληρωμένο κύκλωμα TwoMaster και Slave (I2C BusTM)
• Διασύνδεση OneHost-Port (HPI) με διευθύνσεις Muxed ευρείας 16-bit / λεωφορείο δεδομένων για υψηλό εύρος ζώνης (TMS320C6747 μόνο)
• Προγραμματιζόμενο υποσύστημα μονάδων πραγματικού χρόνου (PRUSS)
Δύο ανεξάρτητοι προγραμματιζόμενοι μονάδες πραγματικού χρόνου (PRU)
Αρχιτεκτονική RISC φορτίου και αποθήκευσης 32 bit
4KB RAM εντολών ανά πυρήνα
512 bytes RAM δεδομένων ανά πυρήνα
Εφαρμογές
• Α/Β δέκτες
• Αυτοκινητικά ενισχυτές
• Ακουστικές μπάρες
• Συστήματα οικιακού κινηματογράφου
• Επαγγελματικό ήχο
• Διαδικτυακή ροή ήχου
Περιγραφή
Η συσκευή TMS320C6745/6747 είναι ένας επεξεργαστής ψηφιακού σήματος χαμηλής ισχύος βασισμένος σε πυρήνα TMS320C674x DSP. Καταναλώνει σημαντικά χαμηλότερη ισχύ από τα άλλα μέλη της πλατφόρμας TMS320C6000 TM των DSP.
Η συσκευή TMS320C6745/6747 επιτρέπει στους κατασκευαστές αρχικού εξοπλισμού (OEM) και στους κατασκευαστές αρχικού σχεδιασμού (ODM) να φέρουν γρήγορα στην αγορά συσκευές με υψηλές επιδόσεις επεξεργασίας.
Ο πυρήνας DSP TMS320C6745/6747 χρησιμοποιεί μια αρχιτεκτονική δύο επιπέδων που βασίζεται στην μνήμη αποθήκευσης.Η αποθήκευση προγραμμάτων επιπέδου 1 (L1P) είναι μια αποθήκευση αποθήκευσης με άμεση χαρτογράφηση 32 KB και η αποθήκευση δεδομένων επιπέδου 1 (L1D) είναι μια αποθήκευση αποθήκευσης αποθήκευσης 32 KBΗ αποθήκευση προγραμμάτων επιπέδου 2 (L2P) αποτελείται από έναν χώρο μνήμης 256 KB που μοιράζεται μεταξύ προγράμματος και χώρου δεδομένων. Η μνήμη L2 μπορεί να ρυθμιστεί ως χαρτογραφημένη μνήμη, cache ή συνδυασμός των δύο.Αν και το DSP L2 είναι προσβάσιμο από άλλους οικοδεσπότες στο σύστημα, ένα πρόσθετο 128KB μοιρασμένης μνήμης RAM (μόνο TMS320C6747) είναι διαθέσιμο για χρήση από άλλους οικοδεσπότες χωρίς να επηρεάζεται η απόδοση DSP.
Πληροφορίες
Κατηγορία
|
|
|
Κατασκευαστής
|
Τεξας Instruments
|
|
Σειρά
|
|
|
Συσκευή
|
Τραπέζι
|
|
Κατάσταση τμήματος
|
Ενεργός
|
|
Τύπος
|
Σταθερό/εξαφανιστικό σημείο
|
|
Διασύνδεση
|
Επικοινωνίες με ηλεκτρονικό δίκτυο (EBI/EMI), Ethernet MAC, Host Interface, I2C, McASP, SPI, UART, USB
|
|
Δυνατότητα ρολογιού
|
375MHz
|
|
Μη πτητική μνήμη
|
Εξωτερικό
|
|
Μνήμη RAM στο τσιπ
|
448kB
|
|
Τεχνολογία
|
3.30V
|
|
Τετάρτη
|
1.20V
|
|
Θερμοκρασία λειτουργίας
|
-40 °C ~ 105 °C (TJ)
|
|
Τύπος στερέωσης
|
Επεξεργασία επιφανείας
|
|
Πακέτο / Κουτί
|
256-BGA
|
|
Πακέτο συσκευής του προμηθευτή
|
256-BGA (17x17)
|
|
Αριθμός βασικού προϊόντος
|
Σχεδίαση
