TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C

ΚΙΝΑ TOP Electronic Industry Co., Ltd. Πιστοποιήσεις
ΚΙΝΑ TOP Electronic Industry Co., Ltd. Πιστοποιήσεις
Άριστο προϊόν, καλή ποιότητα, ανταγωνιστική τιμή, επαγγελματική υπηρεσία, με 10 έτη συνεργασίας, τώρα γινόμαστε καλοί φίλοι μεταξύ τους.

—— Ronald-από Boilvia

Είναι πολύ ευτυχές να βρεί ΤΟΠ δεδομένου ότι ο συνεργάτης μας στην Κίνα, εδώ μπορούμε να πάρουμε το καλύτερα προϊόν και το serice, βάζουν πάντα τον πελάτη στην πρώτη θέση.

—— Carlos-από την Αργεντινή

Είμαι πολύ ικανοποιημένος με όλη την υπηρεσία σας. Είναι πραγματικά καλή ομάδα! με τη μιας στάσης προσφορά λύσης σας, μας βοηθήστε για να κερδίσετε πολλούς χρόνο και χρήματα

—— Giancarlo-από την Ιταλία

Είμαι Online Chat Now

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C

TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C
TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C

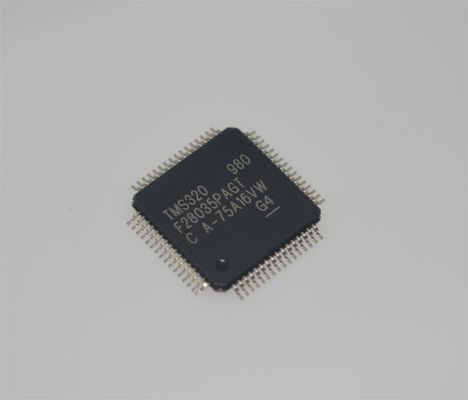

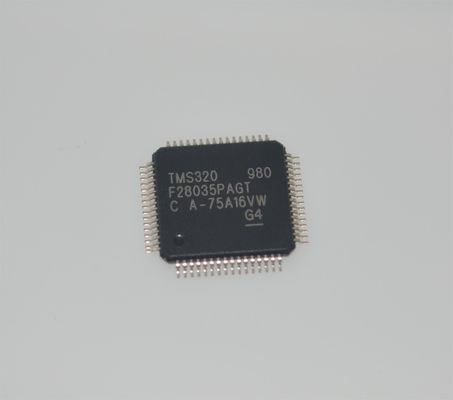

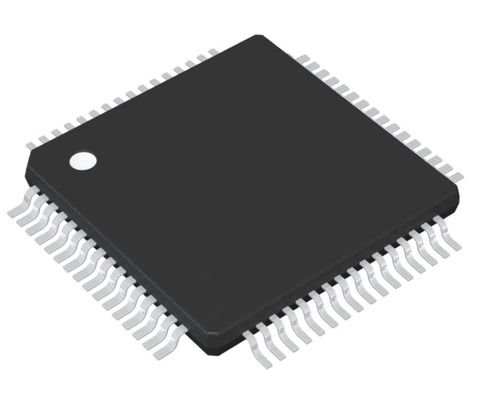

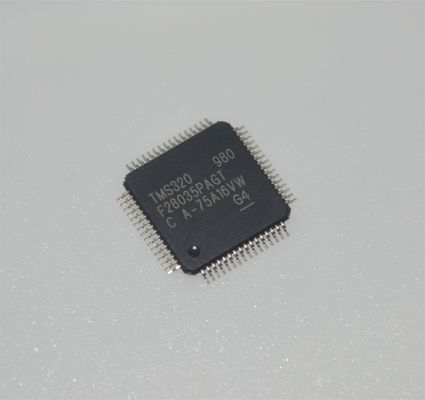

Μεγάλες Εικόνας :  TMS320F28035PAGT 60MHz C2000 MCU 128KB Flash 12-bit ADC 16 PWM TQFP-64 -40°C έως +105°C

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Texas Instruments
Πιστοποίηση: CE, GCF, ROHS
Αριθμό μοντέλου: TMS320F28035PAGT
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευάζεται σε αρχικό δίσκο πρώτα, μετά σε κουτί, και τέλος σε σακούλα για εξωτερική συσκευασία.
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής
Όροι πληρωμής: T/T, Western Union,
Δυνατότητα προσφοράς: 1000 κομμάτια το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Λειτουργία: Πιο πάνω, πιο κάτω. Διαμόρφωση εξόδου: Θετικό ή αρνητικό
Τοπολογία: Buck, ώθηση Τύπος εξόδου: Ρυθμίσιμο
Αριθμός εκροών: 1

TMS320F28035PAGT



Χαρακτηριστικά

• CPU 32-bit υψηλής απόδοσης (TMS320C28x)– 60MHz (χρόνος κύκλου 16.67ns)– 16 × 16 και 32 × 32 MAC operations– 16 × 16 dual MAC– Αρχιτεκτονική διαύλου Harvard– Ατομικές λειτουργίες– Γρήγορη απόκριση και επεξεργασία διακοπών– Ενοποιημένο μοντέλο προγραμματισμού μνήμης– Αποτελεσματικό κώδικα (σε C/C++ και Assembly)

• Programmable Control Law Accelerator (CLA)– 32-bit floating-point math accelerator– Εκτελεί κώδικα ανεξάρτητα από την κύρια CPU

• Endianness: Little endian

• Υποστήριξη σάρωσης ορίων JTAG– IEEE Standard 1149.1-1990 Standard Test Access Port and Boundary Scan Architecture

• Χαμηλό κόστος τόσο για τη συσκευή όσο και για το σύστημα:– Μονή παροχή 3.3V– Δεν απαιτείται ακολουθία ισχύος– Ενσωματωμένο power-on reset και brown-out reset– Χαμηλή κατανάλωση– Χωρίς ακίδες αναλογικής υποστήριξης

• Χρονισμός:– Δύο εσωτερικοί ταλαντωτές μηδενικής ακίδας– Ενσωματωμένος ταλαντωτής κρυστάλλου και εξωτερική είσοδος ρολογιού– Μονάδα χρονοδιακόπτη watchdog– Κύκλωμα ανίχνευσης χαμένου ρολογιού

• Έως 45 ατομικά προγραμματιζόμενες, πολυπλεγμένες ακίδες GPIO με φιλτράρισμα εισόδου

• Μπλοκ Peripheral Interrupt Expansion (PIE) που υποστηρίζει όλες τις διακοπές περιφερειακών

• Τρεις 32-bit χρονοδιακόπτες CPU

• Ανεξάρτητος 16-bit χρονοδιακόπτης σε κάθε Enhanced Pulse Width Modulator (ePWM)

• Ενσωματωμένη μνήμη– Flash, SARAM, OTP, Boot ROM διαθέσιμη

• Μονάδα ασφάλειας κώδικα

• Κλειδί ασφαλείας 128-bit και κλείδωμα– Προστατεύει ασφαλή μπλοκ μνήμης– Αποτρέπει την αντίστροφη μηχανική του firmware

• Περιφερειακά σειριακής θύρας– Μία Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART) module– Δύο Serial Peripheral Interface (SPI) modules– Ένα Inter-Integrated-Circuit (I2C) module– Ένα Local Interconnect Network (LIN) module– Ένα Enhanced Controller Area Network (eCAN) module

• Βελτιωμένα περιφερειακά ελέγχου– ePWM– High-Resolution PWM (HRPWM)– Enhanced Capture (eCAP) module– High-Resolution Input Capture (HRCAP) module– Enhanced Quadrature Encoder Pulse (eQEP) module– Analog-to-Digital Converter (ADC)– Ενσωματωμένος αισθητήρας θερμοκρασίας– Συγκριτής

• Προηγμένα χαρακτηριστικά εξομοίωσης– Λειτουργίες ανάλυσης και σημείου διακοπής– Real-time debug μέσω υλικού

• Επιλογές πακέτου– 56-Pin RSH Very Thin Quad Flatpack (No lead) (VQFN)– 64-Pin PAG Thin Quad Flatpack (TQFP)– 80-Pin PN Low-Profile Quad Flatpack (LQFP)

• Επιλογές θερμοκρασίας– T: –40°C έως 105°C– S: –40°C έως 125°C– Q: –40°C έως 125°C (Προσόντα AEC Q100 για εφαρμογές αυτοκινήτων)



Εφαρμογές

• Εξωτερική μονάδα κλιματιστικού

• Έλεγχος κίνησης χειριστή θυρών

• Μετατροπέας DC/DC

• Έλεγχος μετατροπέα & κινητήρα

• Ενσωματωμένος (OBC) & ασύρματος φορτιστής

• Αυτοματοποιημένος εξοπλισμός διαλογής

• Υφαντική μηχανή

• Μηχανή συγκόλλησης

• Σταθμός φόρτισης AC (σωρός)

• Σταθμός φόρτισης DC (σωρός)

• Μονάδα ισχύος σταθμού φόρτισης EV

• Ασύρματη μονάδα φόρτισης οχημάτων

• Σύστημα μετατροπής ισχύος αποθήκευσης ενέργειας (PCS)

• Μικρομετατροπέας

• Βελτιστοποιητής ηλιακής ενέργειας

• Μετατροπέας σειράς

• Μονάδα ελέγχου κίνησης AC

• Ελεγκτής τμήματος γραμμικού κινητήρα

• Μονάδα σταδίου ισχύος σερβοκίνησης

• Κίνηση κινητήρα BLDC AC-input

• Κίνηση κινητήρα BLDC DC-input

• Βιομηχανικό AC-DC

• Τριφασικό UPS

• PSU δικτύου εμπόρων & διακομιστή

• Ορθογωνικά στοιχεία τηλεπικοινωνιών εμπόρων



Περιγραφή

Οι μικροελεγκτές 32-bit C2000™ είναι βελτιστοποιημένοι για επεξεργασία, ανίχνευση και ενεργοποίηση για τη βελτίωση της απόδοσης κλειστού βρόχου σε εφαρμογές ελέγχου σε πραγματικό χρόνο, όπως βιομηχανικές κινήσεις κινητήρων, ηλιακούς μετατροπείς και ψηφιακή ισχύ, ηλεκτρικά οχήματα και μεταφορές, έλεγχο κινητήρων και ανίχνευση και επεξεργασία σήματος. Η σειρά C2000 περιλαμβάνει τα MCUs Premium performance και τα MCUs Entry performance.

Η οικογένεια μικροελεγκτών F2803x παρέχει την ισχύ του πυρήνα C28x και του Control Law Accelerator (CLA) σε συνδυασμό με περιφερειακά ελέγχου υψηλής ενσωμάτωσης σε συσκευές με χαμηλό αριθμό ακίδων. Αυτή η οικογένεια είναι συμβατή με τον κώδικα με προηγούμενο κώδικα που βασίζεται σε C28x και παρέχει επίσης ένα υψηλό επίπεδο αναλογικής ενσωμάτωσης.

Ένας εσωτερικός ρυθμιστής τάσης επιτρέπει τη λειτουργία μονής ράγας. Έχουν γίνει βελτιώσεις στο HRPWM για να επιτρέπεται ο έλεγχος διπλής άκρης (διαμόρφωση συχνότητας). Έχουν προστεθεί αναλογικοί συγκριτές με εσωτερικές αναφορές 10 bit και μπορούν να δρομολογηθούν απευθείας για τον έλεγχο των εξόδων PWM. Το ADC μετατρέπει από εύρος πλήρους κλίμακας 0 έως 3.3V και υποστηρίζει αναφορές VREFHI/VREFLO ραδιομετρίας. Η διεπαφή ADC έχει βελτιστοποιηθεί για χαμηλό overhead και λανθάνουσα κατάσταση.



ΠΛΗΡΟΦΟΡΙΕΣ

Κατηγορία
Κατασκευαστής
Σειρά
Συσκευασία
Δίσκος
Κατάσταση εξαρτήματος
Ενεργό
DigiKey Programmable
Δεν έχει επαληθευτεί
Core Processor
C28x
Μέγεθος πυρήνα
32-Bit
Ταχύτητα
60MHz
Συνδεσιμότητα
CANbus, I2C, LINbus, SCI, SPI, UART/USART
Περιφερειακά
Brown-out Detect/Reset, POR, PWM, WDT
Αριθμός I/O
33
Μέγεθος μνήμης προγράμματος
Τύπος μνήμης προγράμματος
FLASH
Μέγεθος EEPROM
-
Μέγεθος RAM
10K x 16
Τάση - Παροχή (Vcc/Vdd)
1.71V ~ 1.995V
Μετατροπείς δεδομένων
A/D 14x12b
Τύπος ταλαντωτή
Εσωτερικός
Θερμοκρασία λειτουργίας
-40°C ~ 105°C (TA)
Τύπος τοποθέτησης
Επιφανειακή τοποθέτηση
Πακέτο συσκευής προμηθευτή
64-TQFP (10x10)
Πακέτο / Θήκη
64-TQFP
Αριθμός βασικού προϊόντος



Σχέδιο
