TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C

ΚΙΝΑ TOP Electronic Industry Co., Ltd. Πιστοποιήσεις
ΚΙΝΑ TOP Electronic Industry Co., Ltd. Πιστοποιήσεις
Άριστο προϊόν, καλή ποιότητα, ανταγωνιστική τιμή, επαγγελματική υπηρεσία, με 10 έτη συνεργασίας, τώρα γινόμαστε καλοί φίλοι μεταξύ τους.

—— Ronald-από Boilvia

Είναι πολύ ευτυχές να βρεί ΤΟΠ δεδομένου ότι ο συνεργάτης μας στην Κίνα, εδώ μπορούμε να πάρουμε το καλύτερα προϊόν και το serice, βάζουν πάντα τον πελάτη στην πρώτη θέση.

—— Carlos-από την Αργεντινή

Είμαι πολύ ικανοποιημένος με όλη την υπηρεσία σας. Είναι πραγματικά καλή ομάδα! με τη μιας στάσης προσφορά λύσης σας, μας βοηθήστε για να κερδίσετε πολλούς χρόνο και χρήματα

—— Giancarlo-από την Ιταλία

Είμαι Online Chat Now

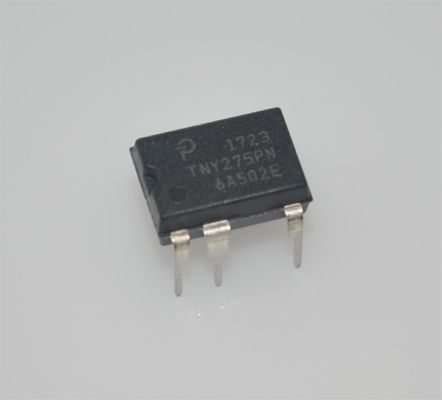

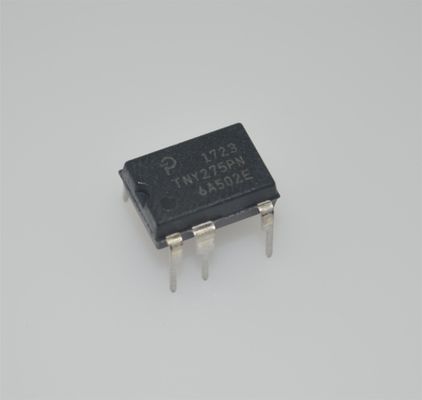

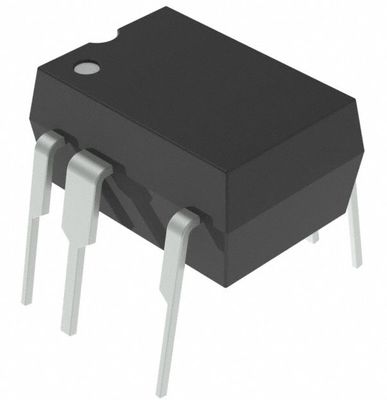

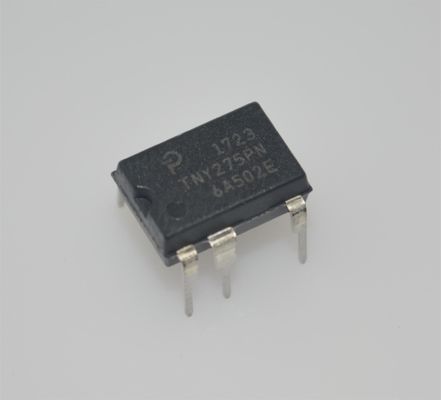

TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C

TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C
TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C

Μεγάλες Εικόνας :  TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Power Integrations
Πιστοποίηση: CE, GCF, ROHS
Αριθμό μοντέλου: TNY275PN
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Συσκευάζεται σε αρχικό δίσκο πρώτα, μετά σε κουτί, και τέλος σε σακούλα για εξωτερική συσκευασία.
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής
Όροι πληρωμής: T/T, Western Union,
Δυνατότητα προσφοράς: 1000 κομμάτια το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Λειτουργία: Πιο πάνω, πιο κάτω. Διαμόρφωση εξόδου: Θετικό ή αρνητικό
Τοπολογία: Buck, ώθηση Τύπος εξόδου: Ρυθμίσιμο
Αριθμός εκροών: 1

TNY275PN



Βελτιωμένα Χαρακτηριστικά Ασφάλειας και Αξιοπιστίας

• Ακριβής προστασία θερμικής διακοπής με αυτόματη επαναφορά εξαλείφει την ανάγκη για χειροκίνητη επαναφορά

• Η βελτιωμένη αυτόματη επανεκκίνηση παρέχει <3% της μέγιστης ισχύος σε συνθήκες βραχυκυκλώματος και σφάλματος ανοιχτού βρόχου

• Διακοπή υπερτάσης εξόδου με προαιρετικό Zener

• Το όριο ανίχνευσης υποτάσης γραμμής ορίζεται χρησιμοποιώντας μια μόνο προαιρετική αντίσταση

• Πολύ χαμηλός αριθμός εξαρτημάτων ενισχύει την αξιοπιστία και επιτρέπει τη διάταξη πλακέτας τυπωμένου κυκλώματος μονής όψης

• Το υψηλό εύρος ζώνης παρέχει γρήγορη ενεργοποίηση χωρίς υπέρβαση και εξαιρετική απόκριση μεταβαλλόμενου φορτίου

• Η εκτεταμένη απόσταση ερπυσμού μεταξύ DRAIN και όλων των άλλων ακίδων βελτιώνει την αξιοπιστία πεδίου



Χαμηλότερο κόστος συστήματος με βελτιωμένη ευελιξία

• Απλός έλεγχος ON/OFF, δεν απαιτείται αντιστάθμιση βρόχου

• Επιλέξιμο όριο ρεύματος μέσω της τιμής του πυκνωτή BP/M

• Το υψηλότερο όριο ρεύματος επεκτείνει τη μέγιστη ισχύ ή, σε εφαρμογές ανοιχτού πλαισίου, τη μέγιστη συνεχόμενη ισχύ

• Το χαμηλότερο όριο ρεύματος βελτιώνει την απόδοση σε κλειστούς προσαρμογείς/φορτιστές

• Επιτρέπει τη βέλτιστη επιλογή TinySwitch-III με εναλλαγή συσκευών χωρίς επανασχεδιασμό κυκλώματος

• Η στενή ανοχή παραμέτρων I2f μειώνει το κόστος του συστήματος

• Μεγιστοποιεί την παροχή ισχύος MOSFET και μαγνητικών

• Ελαχιστοποιεί τη μέγιστη ισχύ υπερφόρτωσης, μειώνοντας το κόστος του μετασχηματιστή, του σφιγκτήρα πρωτεύοντος και των δευτερευόντων εξαρτημάτων

• Επέκταση χρόνου ON – επεκτείνει το εύρος ρύθμισης χαμηλής γραμμής/χρόνο διατήρησης για μείωση της χωρητικότητας εισόδου

• Αυτο-προκαθορισμένο: χωρίς περιέλιξη πόλωσης ή εξαρτήματα πόλωσης

• Η διακύμανση συχνότητας μειώνει το κόστος του φίλτρου EMI

• Η διάταξη ακίδων απλοποιεί την απαγωγή θερμότητας στην PCB

• Οι ακίδες SOURCE είναι ηλεκτρικά ήσυχες για χαμηλό EMI



Εφαρμογές

• Φορτιστές/προσαρμογείς για κινητά/ασύρματα τηλέφωνα, PDAs, ψηφιακές φωτογραφικές μηχανές, MP3/φορητό ήχο, ξυριστικές μηχανές κ.λπ.

• Αναμονή υπολογιστή και άλλες βοηθητικές παροχές

• DVD/PVR και άλλοι αποκωδικοποιητές χαμηλής ισχύος

• Παροχές για συσκευές, βιομηχανικά συστήματα, μέτρηση κ.λπ.



Περιγραφή

Το TinySwitch™-III ενσωματώνει ένα MOSFET ισχύος 700 V, ταλαντωτή,

πηγή ρεύματος υψηλής τάσης, όριο ρεύματος (επιλέξιμο από τον χρήστη) και κύκλωμα θερμικής διακοπής.

Η οικογένεια IC χρησιμοποιεί ένα σχήμα ελέγχου ON/OFF και προσφέρει μια ευέλικτη λύση σχεδιασμού με χαμηλό κόστος συστήματος και εκτεταμένη δυνατότητα ισχύος.



ΠΛΗΡΟΦΟΡΙΕΣ

Κατηγορία
Κατασκευαστής
Power Integrations
Σειρά
Συσκευασία
Σωλήνας
Κατάσταση Μέρους
Ενεργό
Μόνωση Εξόδου
Μονωμένο
Εσωτερικός(οί) Διακόπτης(ες)
Ναι
Τάση - Διάσπαση
700V
Τοπολογία
Flyback
Τάση - Τροφοδοσία (Vcc/Vdd)
-
Κύκλος Λειτουργίας
65%
Συχνότητα - Εναλλαγή
132kHz
Ισχύς (Watts)
15 W
Προστασία Σφάλματος
Περιορισμός Ρεύματος, Ανοιχτός Βρόχος, Υπερθέρμανση, Υπερτάση, Βραχυκύκλωμα
Χαρακτηριστικά Ελέγχου
EN
Θερμοκρασία Λειτουργίας
-40°C ~ 150°C (TJ)
Πακέτο / Θήκη
8-DIP (0.300", 7.62mm), 7 Ακίδες
Πακέτο Συσκευής Προμηθευτή
8-PDIP-C
Τύπος Στερέωσης
Διάτρηση
Αριθμός Βασικού Προϊόντος



Σχέδιο

TNY275PN 10W Off-line Switcher 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C έως +150°C 0
