Η ΚΟΡΥΦΗ είναι επαγγελματικός διανομέας ηλεκτρονικών συστατικών στην Κίνα.
προσφέρουμε στη μιας στάσης υπηρεσία λύσης, από τις ενότητες επικοινωνίας, τις κεραίες, το PCB, PCBA, και όλα τα συστατικά για το PCB Bom.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λειτουργία: | Πιο πάνω, πιο κάτω. | Διαμόρφωση εξόδου: | Θετικό ή αρνητικό |
---|---|---|---|
Τοπολογία: | Buck, ώθηση | Τύπος εξόδου: | Ρυθμίσιμο |
Αριθμός εκροών: | 1 | ||
Επισημαίνω: | 4.5-26V τάξη-D Amp,TPA3118D2DAP Amp κλάσης D,HTSSOP-32 Διάταξη-Δ ενισχυτής |

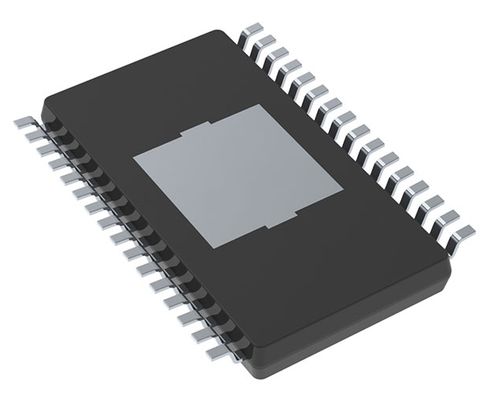

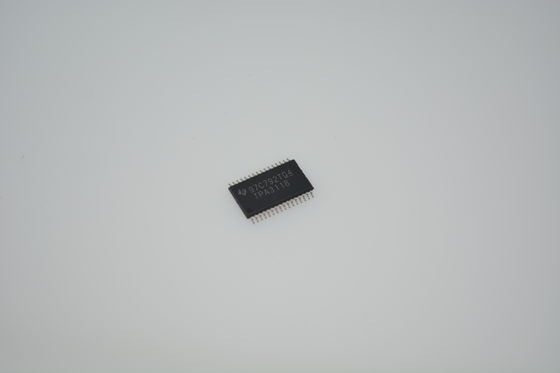

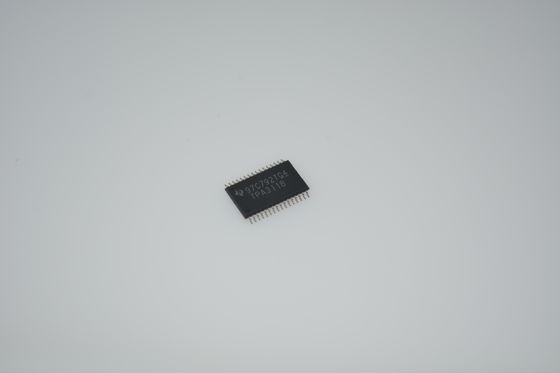

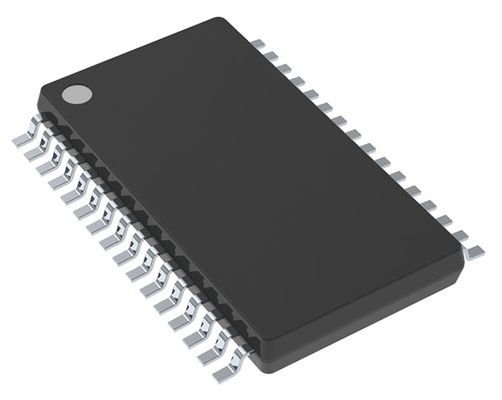

TPA3118D2DAP
Χαρακτηριστικά
• Υποστηρίζει Πολλαπλές Διαμορφώσεις Εξόδου
– 2×50W σε 4-Ω BTL Load στα 21 V (TPA3116D2)
– 2×30W σε 8-Ω BTL Load στα 24 V (TPA3118D2)
– 2×15W σε 8-Ω BTL Load στα 15 V (TPA3130D2)
• Ευρύ φάσμα τάσης: 4.5 V έως 26 V
• Αποδοτική λειτουργία Class-D
– >90% Απόδοση ισχύος σε συνδυασμό με χαμηλή απώλεια ρελαντί μειώνει σημαντικά το μέγεθος της ψύκτρας
– Προηγμένα σχήματα διαμόρφωσης
• Πολλαπλές συχνότητες μεταγωγής
– Αποφυγή AM
– Συγχρονισμός Master και Slave
– Έως 1.2-MHz συχνότητα μεταγωγής
• Αρχιτεκτονική σταδίου ισχύος ανάδρασης με υψηλό PSRR μειώνει τις απαιτήσεις PSU
• Προγραμματιζόμενο όριο ισχύος
• Διαφορικές και μονοφωνικές είσοδοι
• Στερεοφωνική και μονοφωνική λειτουργία με μονοφωνική διαμόρφωση με ένα φίλτρο
• Μονοφωνική παροχή ρεύματος μειώνει τον αριθμό των εξαρτημάτων
• Ενσωματωμένα κυκλώματα αυτοπροστασίας, συμπεριλαμβανομένων υπέρτασης, υπότασης, υπερθέρμανσης, ανίχνευσης DC και βραχυκυκλώματος με αναφορά σφάλματος
• Θερμικά ενισχυμένα πακέτα
– DAD (32-Pin HTSSOP Pad Up)
– DAP (32-Pin HTSSOP Pad Down)
•–40°C έως 85°C Εύρος θερμοκρασίας περιβάλλοντος
Εφαρμογές
• Mini-Micro Component, Speaker Bar, Docks
• After-Market Automotive
• CRTTV
• Εφαρμογές ήχου καταναλωτή
Περιγραφή
Η σειρά TPA31xxD2 είναι στερεοφωνική, αποδοτική, ψηφιακή βαθμίδα ισχύος ενισχυτή για την οδήγηση ηχείων έως 100 W / 2 Ω σε μονοφωνικό. Η υψηλή απόδοση του TPA3130D2 του επιτρέπει να κάνει 2 × 15 W χωρίς εξωτερική ψύκτρα σε ένα PCB μονής στρώσης. Το TPA3118D2 μπορεί ακόμη και να τρέξει 2 × 30 W / 8 Ω χωρίς ψύκτρα σε ένα PCB διπλής στρώσης. Εάν χρειάζεται ακόμη μεγαλύτερη ισχύ, το TPA3116D2 κάνει 2 × 50 W / 4 Ω με μια μικρή ψύκτρα προσαρτημένη στην επάνω πλευρά του PowerPAD. Και οι τρεις συσκευές μοιράζονται το ίδιο αποτύπωμα, επιτρέποντας τη χρήση ενός μόνο PCB σε διαφορετικά επίπεδα ισχύος.
Το προηγμένο κύκλωμα ταλαντωτή/PLL TPA31xxD2 χρησιμοποιεί μια επιλογή πολλαπλής συχνότητας μεταγωγής για την αποφυγή παρεμβολών AM. Αυτό επιτυγχάνεται μαζί με μια επιλογή master ή slave, καθιστώντας δυνατή τη συγχρονισμό πολλαπλών συσκευών.
Οι συσκευές TPA31xxD2 είναι πλήρως προστατευμένες από βλάβες με προστασία βραχυκυκλώματος και θερμική προστασία, καθώς και προστασία υπέρτασης, υπότασης και DC. Τα σφάλματα αναφέρονται πίσω στον επεξεργαστή για να αποτρέψουν την καταστροφή των συσκευών κατά τη διάρκεια συνθηκών υπερφόρτωσης.
ΠΛΗΡΟΦΟΡΙΕΣ
Κατηγορία
|
|
|
Κατασκευαστής
|
Texas Instruments
|
|
Σειρά
|
|
|
Συσκευασία
|
Σωλήνας
|
|
Κατάσταση εξαρτήματος
|
Ενεργό
|
|
Τύπος
|
Class D
|
|
Τύπος εξόδου
|
2-Channel (Stereo)
|
|
Μέγιστη ισχύς εξόδου x κανάλια @ Load
|
30W x 2 @ 8Ohm
|
|
Τάση - Τροφοδοσία
|
4.5V ~ 26V
|
|
Χαρακτηριστικά
|
Διαφορικές είσοδοι, Σίγαση, Προστασία βραχυκυκλώματος και θερμική προστασία, Τερματισμός λειτουργίας
|
|
Τύπος τοποθέτησης
|
Επιφανειακή τοποθέτηση
|
|
Θερμοκρασία λειτουργίας
|
-40°C ~ 85°C (TA)
|
|
Πακέτο συσκευής προμηθευτή
|
32-HTSSOP
|
|
Πακέτο / Θήκη
|
32-PowerTSSOP (0.240", 6.10mm Width)
|
|
Αριθμός βασικού προϊόντος
|
Σχέδιο
Το πλεονέκτημά μας :
βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων. ^_^
Λίστα προϊόντων
Παροχή μιας σειράς ηλεκτρονικών εξαρτημάτων, πλήρης γκάμα ημιαγωγών, ενεργών και παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να λάβετε όλα για το bom του PCB, με μια λέξη, μπορείτε να λάβετε μια λύση one-stop εδώ,
Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο κύκλωμα, IC μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ & Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό μπλοκ, Κρύσταλλο & Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, Οδηγός IGBT, LED, LCD, Μετατροπέας, PCB (Τυπωμένο κύκλωμα), PCBA (Συναρμολόγηση PCB)
Δυνατό σε μάρκα:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
