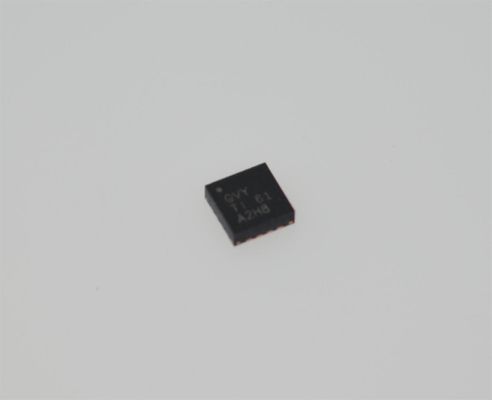

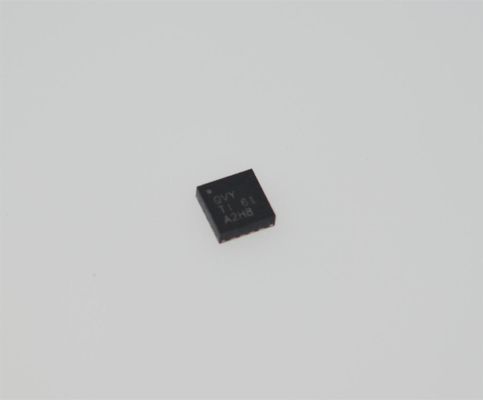

TPS62132RGTR 3.3V 1A Buck Converter 3-17V Είσοδος 2.5MHz 95% Απόδοση QFN-16 -40°C έως +85°C

TPS62132RGTR

Χαρακτηριστικά

• Τοπολογία DCS-ControlTM

• Πεδίο τάσης εισόδου: 3 V έως 17 V

• Έως 3-A ισχύς εξόδου

• Ρυθμιζόμενη τάση εξόδου από 0,9 V έως 6 V

• Η τάση εξόδου που μπορεί να επιλεγεί με πιν (ονομαστική, + 5%)

• Προγραμματισμένη μαλακή εκκίνηση και παρακολούθηση

• Συνεχή μετάβαση στη λειτουργία εξοικονόμησης ενέργειας

• Κενό ρεύμα 17 μA (τυπικό)

• Επιλέξιμη συχνότητα λειτουργίας

• Καλή ισχύς

• Κατάσταση 100% κύκλου εργασίας

• Προστασία από βραχυκύκλωμα

• Προστασία από υπερθερμοκρατισμό

• Συνδυασμός πιν με πιν συμβατό με το TPS62140 και το TPS62150

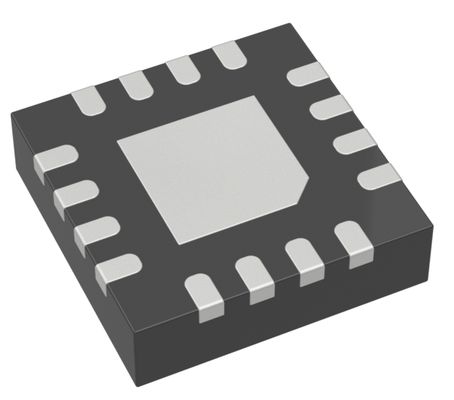

• Διατίθεται σε συσκευασία 3 mm × 3 mm, QFN-16

• Χρησιμοποιήστε το TPS82130 για ταχύτερα σχέδια

Εφαρμογές

• Τυποποιημένες σιδηροτροχιές 12V

• Η τροφοδοσία POL από μία ή περισσότερες μπαταρίες ιόντων λιθίου

• Δίσκοι στερεής κατάστασης

• Ενσωματωμένα συστήματα

• Αντικατάσταση του LDO

• Κινητοί υπολογιστές, ταμπλέτες, μόντεμ, κάμερες

• Διακομιστής, μικροδιακομιστής

• Τερματικό δεδομένων, σημείο πώλησης (ePOS)

Περιγραφή

Η οικογένεια TPS6213x είναι εύκολο στη χρήση συγχρονισμένοι μετατροπείς συνεχούς ρεύματος-πυρηνικού ρεύματος που έχουν βελτιστοποιηθεί για εφαρμογές με υψηλή πυκνότητα ισχύος.5 MHz επιτρέπει τη χρήση μικρών επαγωγών και παρέχει γρήγορη παροδική απόκριση καθώς και υψηλή ακρίβεια τάσης εξόδου με τη χρήση της τοπολογίας ελέγχου DCS.

Με το ευρύ εύρος τάσης εισόδου λειτουργίας από 3 V έως 17 V, οι συσκευές είναι ιδανικές για συστήματα που τροφοδοτούνται είτε από μπαταρίες Li-Ion είτε από άλλες μπαταρίες, καθώς και από ενδιάμεσες γραμμές τροφοδοσίας 12 V.Υποστηρίζουν μέχρι 3-A συνεχές ρεύμα εξόδου σε τάσεις εξόδου μεταξύ 0.9 V και 6 V (με λειτουργία 100% κύκλου λειτουργίας). Η ράμπα εκκίνησης της τάσης εξόδου ελέγχεται από την πένα μαλακής εκκίνησης,που επιτρέπει τη λειτουργία είτε ως αυτόνομη πηγή ενέργειας είτε σε διαμορφώσεις παρακολούθησηςΗ ακολουθία ισχύος είναι επίσης δυνατή με τη ρύθμιση των πινών ενεργοποίησης και ανοικτής αποχέτευσης Power Good.

Στην κατάσταση εξοικονόμησης ενέργειας, οι συσκευές αντλούν ακινητό ρεύμα περίπου 17 μA από το VIN.διατηρεί υψηλή απόδοση σε ολόκληρο το εύρος φορτίουΣε κατάσταση διακοπής λειτουργίας, η συσκευή είναι απενεργοποιημένη και η κατανάλωση ρεύματος διακοπής λειτουργίας είναι μικρότερη από 2 μA.

Η συσκευή, διαθέσιμη σε ρυθμιζόμενη και σταθερή έκδοση τάσης εξόδου, συσκευάζεται σε συσκευασία VQFN 16 πινών μεγέθους 3 mm × 3 mm (RGT).
