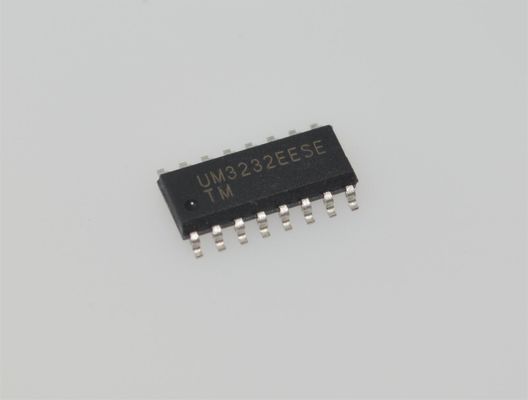

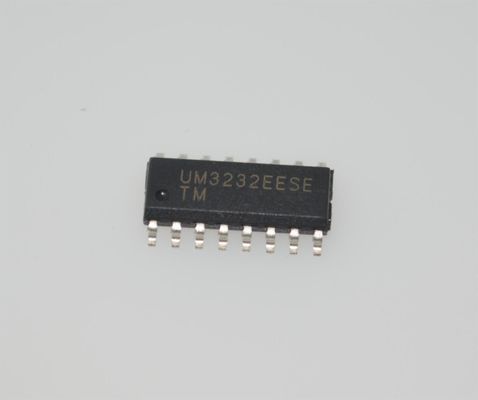

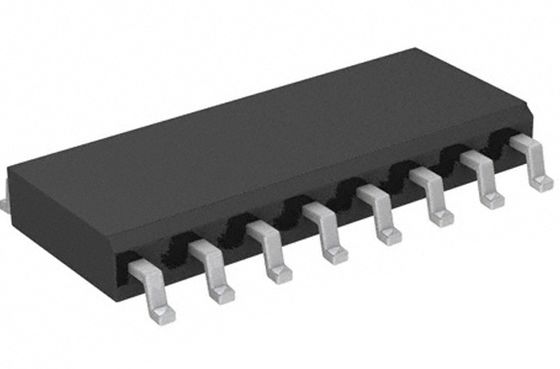

UM3232EESE 3V-5.5V Πομποδέκτης RS-232 1Mbps 2Tx/2Rx ±15kV ESD SOIC-16 -40°C έως +85°C

UM3232EESE

Χαρακτηριστικά

 Συμμορφώνεται με τα πρότυπα True EIA/TIA-232-F από τροφοδοσία +3.0V έως +5.5V

 Συμμορφώνεται με τα επίπεδα EIA/TIA-562 των ±3.7V με τάσεις τροφοδοσίας έως και 2.7V

 Βελτιωμένες προδιαγραφές ESD:

   ±15kV Human Body Mode

   ±15kV IEC61000-4-2 Air Discharge Mode

   ±8kV IEC61000-4-2 Contact Discharge Mode

 1μA Low Power Shutdown (UM3221E/UM3222E)

 250kbps Ελάχιστος ρυθμός μετάδοσης

 Εγγυημένη μέγιστη ταχύτητα μεταβολής 30V/μs

 Η απόδοση Latch-Up υπερβαίνει τα 200mA

 Hot Swap και Fail-Safe

 I/O Logic συμβατό με 1.8V Logic @ VCC=3.3V

Εφαρμογές

Εξοπλισμός βιομηχανικού αυτοματισμού

Εξοπλισμός με μπαταρία

Εξοπλισμός χειρός

Τερματικά POS

Περιγραφή

Η σειρά UM3221E/UM3222E/UM3232E είναι πομποδέκτες RS-232 με τροφοδοσία 3.3V που προορίζονται για φορητές ή χειροκίνητες εφαρμογές. Το UM3221E διαθέτει έναν οδηγό/έναν δέκτη, ενώ το UM3222E/UM3232E διαθέτει δύο οδηγούς/δύο δέκτες. Η συσκευή διαθέτει χαμηλή κατανάλωση ενέργειας, δυνατότητα υψηλού ρυθμού δεδομένων και βελτιωμένη προστασία ESD. Η βαθμολογία ESD όλων των εξόδων πομπού και των εισόδων δέκτη είναι ±15kV τόσο για τη λειτουργία ανθρώπινου σώματος όσο και για τις μεθόδους εκκένωσης αέρα IEC61000-4-2 και πάνω από ±8kV για τις μεθόδους εκκένωσης επαφής IEC61000-4-2. Οι ακίδες I/O λογικής προστατεύονται στα ±2kV για τη λειτουργία ανθρώπινου σώματος.

Το μικρό αποτύπωμα, η χαμηλού προφίλ συσκευασία και η χρήση μικρών πυκνωτών 0.1μF εξασφαλίζουν εξοικονόμηση χώρου στην πλακέτα. Οι ρυθμοί δεδομένων μεγαλύτεροι από 250kbps είναι εγγυημένοι στις χειρότερες συνθήκες φόρτωσης. Αυτή η οικογένεια είναι πλήρως συμβατή με συστήματα μόνο 3.3V, μικτά συστήματα 1.8V και 3.3V, μικτά συστήματα 3.3V και 5.0V και συστήματα μόνο 5.0V.

Το UM3221E/UM3222E διαθέτει λειτουργία χαμηλής κατανάλωσης όπου οι έξοδοι οδηγού και οι αντλίες φόρτισης των συσκευών απενεργοποιούνται. Κατά τη διάρκεια του τερματισμού λειτουργίας, το ρεύμα τροφοδοσίας πέφτει σε λιγότερο από 1μA, γεγονός που μειώνει την κατανάλωση ενέργειας σε φορητά συστήματα με μπαταρία ή άλλα συστήματα χαμηλής κατανάλωσης ενέργειας. Οι δέκτες UM3221E/UM3222E παραμένουν ενεργοί σε κατάσταση τερματισμού λειτουργίας, επιτρέποντας την παρακολούθηση εξωτερικών σημάτων.

Τα UM3221E/UM3222E και UM3232E είναι συμβατά ως προς τις ακίδες, τη συσκευασία και τη λειτουργικότητα με τα βιομηχανικά πρότυπα MAX242 και MAX 232, αντίστοιχα.
