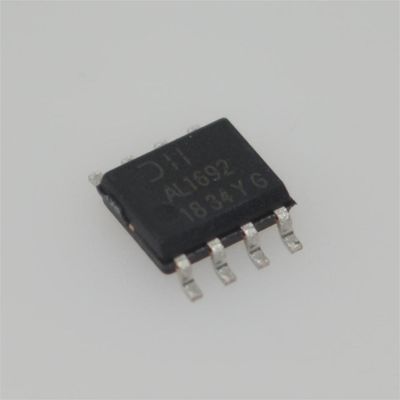

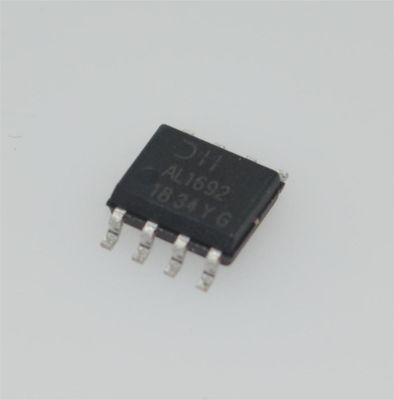

AL1692S-13 90V 0,5A LED Driver PF>0,9 Μη διασταυρούμενο SOP-8 -40°C έως +105°C Υψηλή απόδοση

AL1692S-13

andnbsp;

Χαρακτηριστικά

 Ανοχή Αισθητήρα Ρεύματος: andplusmn;3%

 Χαμηλό Ρεύμα Εκκίνησης: 100andmicro;A Τυπικό

 Χαμηλό Ρεύμα Λειτουργίας: 210andmicro;A (Συχνότητα μεταγωγής στα 4kHz)

 Επαγωγέας Μονής περιέλιξης

 Ευρύ φάσμα συμβατότητας με dimmer

 Για την ισχύ του ελεγκτή μπορεί να οδηγήσει έως και 25W

 Για επιλογές MOSFET: 600V/2A

 Συμβατό με την καμπύλη ρύθμισης έντασης NEMA SSL6

 Εσωτερικές προστασίες

 Υποτάση Lockout (UVLO)

 Leading-Edge Blanking (LEB)

 Προστασία υπερβολικού ρεύματος κύκλου ανά κύκλο (OCP)

 Προστασία ανοιχτής/βραχυκυκλωμένης εξόδου (OVP/OSP)

 Προστασία θερμικής αναδίπλωσης (TFP)

 Προστασία υπερθέρμανσης (OTP)

 Πακέτα SO-8 (Ελεγκτής) και SO-7 (Με MOSFET)

 Ολοκληρωτικά χωρίς μόλυβδο καιamp; Πλήρως συμβατό με RoHSandnbsp;

 Χωρίς αλογόνο και αντιμόνιο. andldquo;Πράσινηandrdquo; Συσκευήandnbsp;

andnbsp;

Εφαρμογές

 Δυνατότητα ρύθμισης έντασης LED lamps

 Offline οδηγοί τροφοδοσίας LED

andnbsp;

Περιγραφή

Το DIODESandtrade; AL1692 είναι ένας ελεγκτής/οδηγός LED υψηλής απόδοσης, υψηλού συντελεστή ισχύος, υψηλής απόδοσης και υψηλής ακρίβειας ρεύματος buck-boost και flyback για εφαρμογές LED με δυνατότητα ρύθμισης έντασης triac. Η τοπολογία AL1692 παρέχει ακριβές ρεύμα εξόδου σε ευρεία ρύθμιση γραμμής και φορτίου. Η ευρεία συχνότητα μεταγωγής λειτουργεί σε κατάσταση αγωγιμότητας ορίου (BCM) για να διευκολύνει το σχεδιασμό και τη δοκιμή EMI/EMC, ώστε να πληροί τα τελευταία κανονιστικά πρότυπα.

Ο ελεγκτής AL1692 με εξωτερικό MOSFET μπορεί να υποστηρίξει εφαρμογή υψηλότερης ισχύος εξόδου, έως και 25W. Ο οδηγός LED AL1692-20C ενσωματώνεται με MOSFET 600V/2A. Οι λύσεις πλατφόρμας AL1692 μπορούν να καλύψουν τόσο εφαρμογές 120Vac όσο και 230Vac. Το AL1692 διαθέτει το ενσωματωμένο σημείο ενεργοποίησης θερμικής αναδίπλωσης για αυτόματη μείωση του ρεύματος εξόδου. Άλλα χαρακτηριστικά προστασίας ενισχύουν την ασφάλεια και την αξιοπιστία του συστήματος φωτισμού LED.

Η καμπύλη ρύθμισης έντασης AL1692 είναι συμβατή με το πρότυπο NEMA SSL6. Το AL1692 εφαρμόζεται σε ένα ευρύ φάσμα dimmer, συμπεριλαμβανομένων των dimmer leading edge και trailing edge, για την επίτευξη βαθιάς ρύθμισης έντασης έως και 1%.

Ο ελεγκτής AL1692 είναι διαθέσιμος σε πακέτο SO-8. Το AL1692-20C είναι διαθέσιμο σε πακέτο SO-7.
