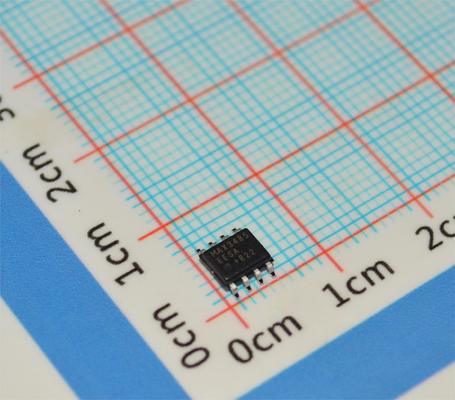

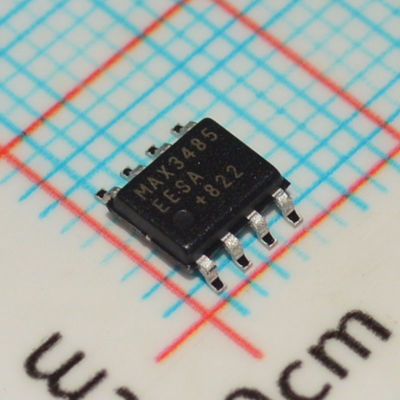

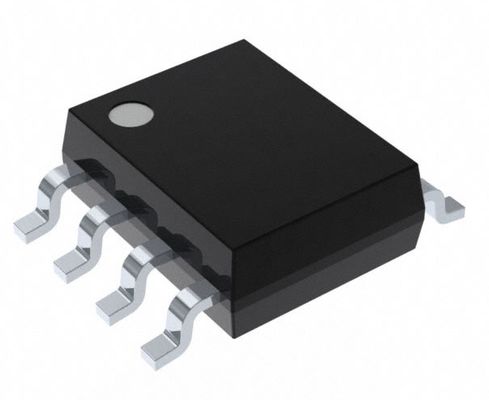

MAX3485EESA 3.3V RS-485/RS-422 Πληροφορευτής 10Mbps 1/8 φορτίο μονάδας (256 κόμβοι) ±15kV ESD SOIC-8 -40°C έως +85°C

MAX3485EESA

καιnbsp;

Χαρακτηριστικά

● ESD προστασία για RS-485 I/O πιν

και   και ταύρος; καιplusmn;15kVandmdash;Model Ανθρώπινου Σώματος

καιnbsp· καιbull· καιplusmn·15kVandmdash·IEC 1000-4-2, Air-Gap Discharge

● Λειτουργεί από μία μονάδα τροφοδοσίας +3,3V· δεν απαιτείται αντλία φόρτισης

● Διαλειτουργικό με λογική +5V

● Εγγυημένη ταχύτητα δεδομένων 12Mbps (MAX3485E/MAX3490E/MAX3491E)

● Περιορισμένος ρυθμός μεταφοράς δεδομένων χωρίς σφάλματα (MAX3483E/MAX3488E)

● 2nA Λιγός ρεύματος λειτουργία διακοπής (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Περιοχή τάσης εισόδου κοινής λειτουργίας από 7V έως +12V

● Διατίθενται σε πλήρη και μισή διπλή έκδοση

● Βιομηχανικό Πρότυπο 75176 Πινούτ (MAX3483E/MAX3485E/MAX3486E)

● Περιορισμός ρεύματος και θερμική διακοπή για την προστασία του οδηγού από υπερφόρτωση

καιnbsp;

Εφαρμογές

● Τηλεπικοινωνίες

● Δικτυακά δίκτυα τοπικής περιοχής βιομηχανικού ελέγχου

● Πληροφοριακοί δέκτες για ευαίσθητες σε ΕΜΙ εφαρμογές

● Ενσωματωμένες υπηρεσίες ψηφιακά δίκτυα

καιnbsp;

Γενική περιγραφή

Οι συσκευές της οικογένειας MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) αποτελούνται από δέκτες χαμηλής ισχύος +3,3V προστατευμένους από ESD 15kV για επικοινωνίες RS-485 και RS-422.Κάθε συσκευή περιέχει έναν οδηγό και έναν δέκτηΤα MAX3483E και MAX3488E διαθέτουν οδηγούς με περιορισμένο ρυθμό σφαίρας που ελαχιστοποιούν το EMI και μειώνουν τις αντανάκλασεις που προκαλούνται από καλώδια που έχουν τερματιστεί λανθασμένα.που επιτρέπει την αλάνθαστη μετάδοση δεδομένων με ταχύτητες δεδομένων έως 250 kbpsΤο MAX3486E με μερικώς περιορισμένο ρυθμό εκτόξευσης μεταδίδει έως 2,5Mbps.

Όλες οι συσκευές διαθέτουν ενισχυμένη προστασία από ηλεκτροστατική εκφόρτιση (ESD). Όλες οι εξόδους του πομπού και οι εισόδοι του δέκτη προστατεύονται έως καιπάνω από 15kV χρησιμοποιώντας IEC 1000-4-2 Air-Gap Discharge, καιπάνω από 15kV.8kV με χρήση IEC 1000-4-2 Contact Discharge, και καιπάνω από 15kV χρησιμοποιώντας το μοντέλο του ανθρώπινου σώματος.

Οι οδηγοί έχουν περιορισμένο ρεύμα βραχυκυκλώματος και προστατεύονται από την υπερβολική διάχυση ισχύος από κυκλώματα θερμικής διακοπής που θέτουν τις εξόδους του οδηγού σε κατάσταση υψηλής αντίστασης.Η είσοδος του δέκτη έχει ένα χαρακτηριστικό ασφαλείας που εγγυάται μια υψηλή έξοδο λογικής εάν και οι δύο εισόδοι είναι ανοιχτό κύκλωμα.

Τα MAX3488E, MAX3490E και MAX3491E διαθέτουν πλήρη διπλή επικοινωνία, ενώ τα MAX3483E, MAX3485E και MAX3486E είναι σχεδιασμένα για επικοινωνία μισής διπλής.
