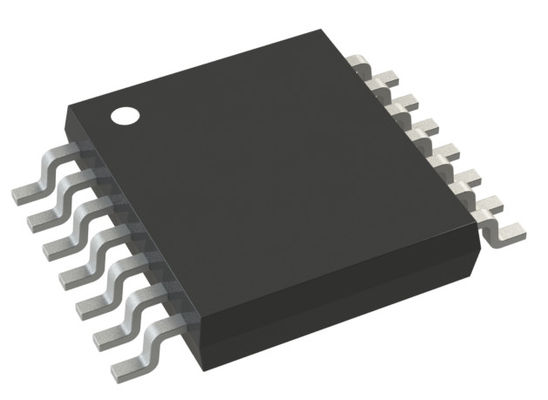

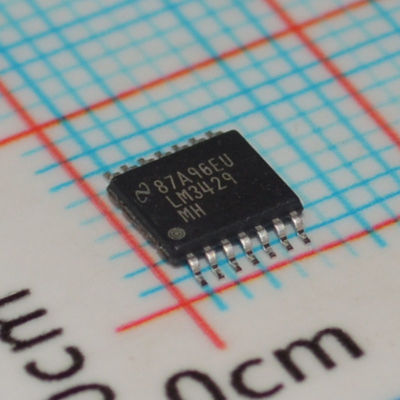

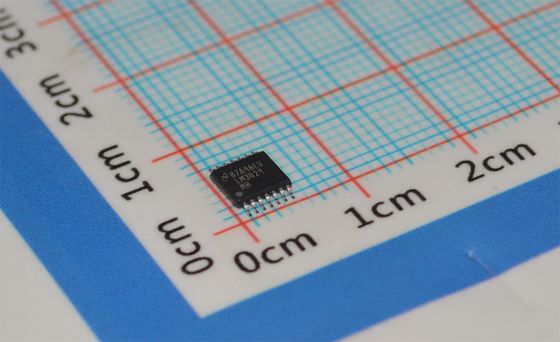

LM3429MHX 42V 1.5A Buck LED Driver 6-42V Εισαγωγή Αναλογική/PWM Απομίμηση 1MHz TSSOP-14

LM3429MHX

andnbsp;

Χαρακτηριστικά

andbull; Το LM3429-Q1 είναι πιστοποιημένο κατά AEC-Q100 Grade 1 για 1 Εφαρμογές Αυτοκινήτων

andbull; Εύρος VIN από 4,5 V έως 75 V

andbull; Ρυθμιζόμενη τάση ανίχνευσης ρεύματος

andbull; Ανίχνευση ρεύματος υψηλής πλευράς

andbull; 2-Ω, 1-A Peak MosFET Gate Driver

andbull; Προστασία υποτάσης εισόδου

andbull; Προστασία υπέρτασης

andbull; PWM Dimming

andbull; Αναλογικό Dimming

andbull; Περιορισμός ρεύματος κύκλου προς κύκλο

andbull; Προγραμματιζόμενη συχνότητα μεταγωγής

andbull; Χαμηλού προφίλ 14-lead HTSSOP Package

andbull; Θερμική διακοπή

andnbsp;

Εφαρμογές

andbull; LEDDrivers - Buck, Boost, Buck-Boost, SEPIC

andbull; Εσωτερικός και εξωτερικός SSL

andbull; Αυτοκίνητα

andbull; Γενικός φωτισμός

andbull; Ρυθμιστές σταθερού ρεύματος

andnbsp;

Περιγραφή

Το LM3429 είναι ένας ευέλικτος ελεγκτής MosFET υψηλής τάσης N-channel για οδηγούς LED. Μπορεί εύκολα να διαμορφωθεί σε τοπολογίες buck, boost, buck-boost και SEPIC. Αυτή η ευελιξία, μαζί με μια ονομαστική τάση εισόδου 75V, καθιστά το LM3429 ιδανικό για τη φωταύγεια LED σε μια πολύ διαφορετική, μεγάλη οικογένεια εφαρμογών.

Η ρυθμιζόμενη τάση ανίχνευσης ρεύματος υψηλής πλευράς επιτρέπει την ακριβή ρύθμιση του ρεύματος LED με την υψηλότερη δυνατή απόδοση. Το LM3429 χρησιμοποιεί έλεγχο Predictive Off time (PRO), ο οποίος είναι ένας συνδυασμός ελέγχου ρεύματος αιχμής και ενός χρονοδιακόπτη πρόβλεψης απενεργοποίησης. Αυτή η μέθοδος ελέγχου διευκολύνει το σχεδιασμό της αντιστάθμισης βρόχου, παρέχοντας παράλληλα εγγενή αντιστάθμιση τροφοδοσίας τάσης εισόδου.

Το LM3429 περιλαμβάνει έναν ρυθμιστή εκκίνησης υψηλής τάσης που λειτουργεί σε ένα ευρύ εύρος εισόδου από 4,5 V έως 75 V. Ο εσωτερικός ελεγκτής PWM έχει σχεδιαστεί για ρυθμιζόμενες συχνότητες μεταγωγής έως και 2 MHz, επιτρέποντας έτσι συμπαγείς λύσεις. Πρόσθετα χαρακτηριστικά περιλαμβάνουν αναλογικό dimming, PWM dimming, προστασία υπέρτασης, κλείδωμα υποτάσης, περιορισμό ρεύματος κύκλου προς κύκλο και θερμική διακοπή.

andnbsp;

Πληροφορίες

andnbsp;

Σχέδιο
