LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming

LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming
LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming

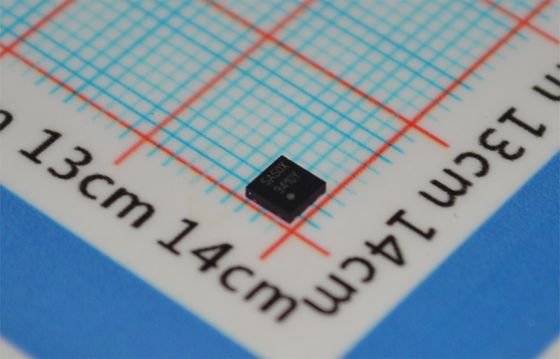

Μεγάλες Εικόνας :  LM3410YSD Οδηγός LED Boost 1.6MHz 2.7-5.5V Είσοδος 1A Ρεύμα Διακόπτη 90% Απόδοση SOT-23-5 -40°C έως +85°C PWM Dimming

Λεπτομέρειες:
Place of Origin: China
Μάρκα: Texas Instruments
Πιστοποίηση: CE, GCF, ROHS
Model Number: LM3410YSD
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1
Τιμή: negotiable
Packaging Details: Packed in original tray firstly ,then carton, at last Bubble bag for outer packing
Delivery Time: 3-5 working days after received the payment
Payment Terms: T/T, Western Union,
Supply Ability: 1000pcs per month
Λεπτομερής Περιγραφή Προϊόντος
Packaging Type: Reel Tray Tube Tape Bag Operating Temperature: -40°C ~ 125°C
Package / Case: WSON-8 Mounting Type: SMD/SMT
Manufacturing Date Code: 2024+ Function: Step-Down

LM3410YSD



Χαρακτηριστικά

• Επαρκές για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας

• Οδηγία δοκιμής AEC-Q100 με τα ακόλουθα:Διάστημα θερμοκρασίας λειτουργίας περιβάλλοντος 40°C έως 125°C ∆ιαλογισμός HBM ESD συσκευής επιπέδου 2 ∆ιαλογισμός CDM ESD συσκευής επιπέδου C6

• Συσκευές SOT-23 και WSON που εξοικονομούν χώρο

• Τετάρση εισόδου Από 2,7 V έως 5,5 V

• Τετάρση εξόδου από 3 V έως 24 V

• Περιορισμός ρεύματος διακόπτη 2.8-Α (τυπικός)

• Υψηλή συχνότητα εναλλαγής 525KHz (LM3410Y) 1,6 MHz (LM3410X)

• 170-mΩ NMOSSwitch

• Αναφορά εσωτερικής τάσης 190 mV

• Εσωτερική μαλακή εκκίνηση

• Λειτουργία σε κατάσταση ρεύματος, PWM

• Θερμικό κλείσιμο



Εφαρμογές

• Πηγές ρεύματος LED

• LiIon Backlight OLED και HB LED Drivers

• Εργαλεία που χρησιμοποιούνται στο χέρι

• LEDFlash οδηγοί

• Εφαρμογές στον κλάδο της αυτοκινητοβιομηχανίας



Περιγραφή

Ο οδηγός LED σταθερού ρεύματος LM3410 και LM3410-Q1 είναι ένας μονολιθικός μετατροπέας υψηλής συχνότητας PWM DC-DC, διαθέσιμος σε πακέτα WSON 6-pin, MSOP PowerPad TM 8-pin και SOT-23 5-pin.Με ελάχιστα εξωτερικά εξαρτήματα τα LM3410 και LM3410-Q1 είναι εύκολο στη χρήση. Μπορεί να οδηγήσει ρεύματα κορυφής 2,8A (τυπικά) με εσωτερικό διακόπτη NMOS 170 mΩ. Η συχνότητα μετάδοσης ρυθμίζεται εσωτερικά είτε σε 525 kHz είτε σε 1,6 MHz,που επιτρέπουν τη χρήση εξαιρετικά μικρών επιφανειακών επαγωγών και πυκνωτών τσιπΠαρόλο που η συχνότητα λειτουργίας είναι υψηλή, είναι εύκολο να επιτευχθεί απόδοση έως και 88%.Τα LM3410 και LM3410 Q1 χρησιμοποιούν έλεγχο τρέχουσας λειτουργίας και εσωτερική αντιστάθμιση για να παρέχουν υψηλές επιδόσεις σε ένα ευρύ φάσμα συνθηκών λειτουργίαςΠρόσθετα χαρακτηριστικά περιλαμβάνουν την εξασθένιση PWM, το όριο ρεύματος κύκλου με κύκλο και τη θερμική διακοπή.



Πληροφορίες

Κατηγορία
Κατασκευαστής
Τεξας Instruments
Σειρά
-
Συσκευή
Ταινία και τροχό (TR)
Τραπέζια κόψιμο (CT)
Επικεφαλίδα
Κατάσταση τμήματος
Ενεργός
Τύπος
Ρυθμιστής συνεχούς ρεύματος
Τοπολογία
ΣΕΠΙΚ, Step-Up (Ενίσχυση)
Εσωτερικός διακόπτης
- Ναι, ναι.
Αριθμός εκροών
1
Η τάση - τροφοδοσία (min)
2.7V
Η τάση - τροφοδοσία (μέγιστη)
5.5V
Τεχνολογία
3V ~ 24V
ρεύμα - έξοδος / κανάλι
2.8Α (Συνδέτης)
Συχνότητα
525 kHz
Αμβλύνσεις
ΠΟΜ
Εφαρμογές
Πίσω φωτισμός
Θερμοκρασία λειτουργίας
-40°C ~ 125°C (TJ)
Τύπος στερέωσης
Επεξεργασία επιφανείας
Πακέτο / Κουτί

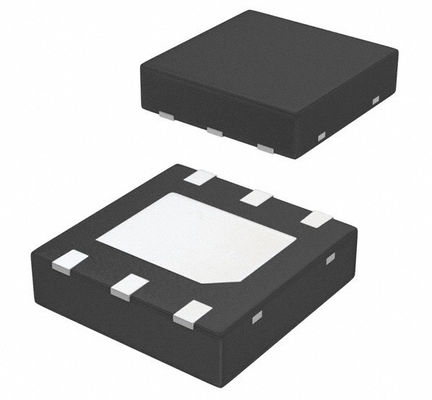

6-WDFN εκτεθειμένη θήκη
Πακέτο συσκευής του προμηθευτή
6-WSON (3x3)
Αριθμός βασικού προϊόντος



Σχεδίαση
