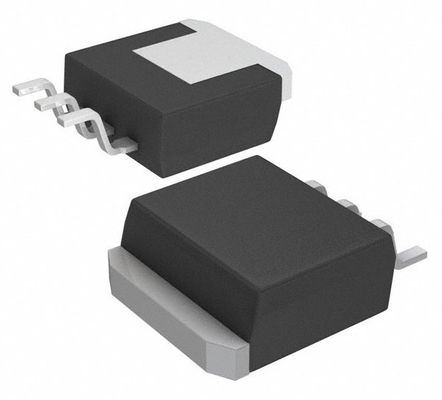

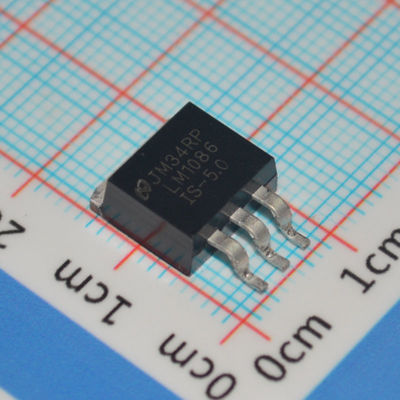

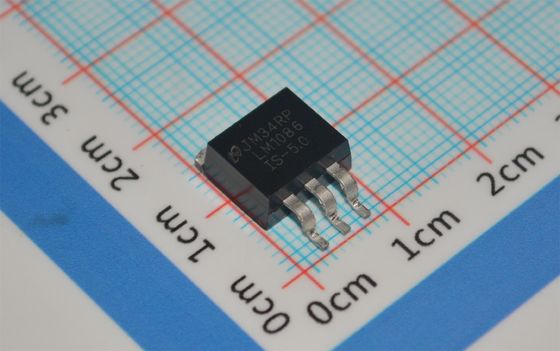

LM1086IS-5.0 5V 1.5A LDO Ρυθμιστής ±1% Ακρίβεια, 1V Dropout TO-263 Θερμική Προστασία -40°C έως +125°C

LM1086IS-5.0

andnbsp;

Χαρακτηριστικά

andbull; Διαθέσιμο σε Σταθερά 1.8-V, 2.5-V, 3.3-V, 5-V

andbull; Διαθέσιμο σε Ρυθμιζόμενη Έκδοση

andbull; Περιορισμός Ρεύματος και Θερμική Προστασία

andbull; Ακρίβεια Εξόδου 2%

andbull; Ρεύμα Εξόδου 1.5 A

andbull; Ρύθμιση Γραμμής 0.015% (Τυπική)

andbull; Ρύθμιση Φορτίου 0.1% (Τυπική)

andbull; Μέγιστη Τάση Εισόδου έως 29V

andbull; Ελάχιστη Ρυθμιζόμενη Τάση Εξόδου έως 1.25V

andbull; Σταθερό με Κεραμικό Πυκνωτή Εξόδου με ESR

andbull; Εύρος Θερμοκρασίας: -40anddeg;C έως 125anddeg;C

andnbsp;

Εφαρμογές

andbull; Γραμμικοί Ρυθμιστές Υψηλής Απόδοσης

andbull; Φορτιστές Μπαταριών

andbull; Ρύθμιση Μετά από Μεταγωγή Τροφοδοσίας

andbull; Ρυθμιστές Σταθερού Ρεύματος

andbull; Τροφοδοτικά Μικροεπεξεργαστών

andbull; Τροφοδοτικά Ενισχυτών Ήχου

andbull; Έλεγχος Συναγερμού Πυρκαγιάς

andnbsp;

Περιγραφή

Το LM1086 είναι ένας ρυθμιστής με μέγιστη πτώση τάσης 1.5 V στα 1.5 A ρεύματος φορτίου. Η συσκευή έχει την ίδια διάταξη ακίδων με το βιομηχανικό πρότυπο LM317 της TI.

Απαιτούνται δύο αντιστάσεις για να ρυθμιστεί η τάση εξόδου της ρυθμιζόμενης έκδοσης τάσης εξόδου του LM1086. Οι εκδόσεις σταθερής τάσης εξόδου ενσωματώνουν τις αντιστάσεις ρύθμισης. Τυπικά, δεν απαιτείται πυκνωτής εισόδου εκτός εάν η συσκευή βρίσκεται σε απόσταση μεγαλύτερη των 6 ιντσών από τους πυκνωτές φίλτρου εισόδου. Ο πυκνωτής εξόδου μπορεί να αντικατασταθεί με κεραμικό και κατάλληλο ESR.

Το κύκλωμα LM1086 περιλαμβάνει μια αναφορά ζώνης με ζενέρ, περιορισμό ρεύματος και θερμική διακοπή. Επειδή ο ρυθμιστής LM1086 είναι πλωτός και ανιχνεύει μόνο τη διαφορική τάση εισόδου-εξόδου, μπορούν να ρυθμιστούν τροφοδοτικά αρκετών εκατοντάδων βολτ, εφόσον δεν υπερβαίνεται η μέγιστη διαφορική τάση εισόδου-εξόδου. Η υπέρβαση της μέγιστης διαφορικής εισόδου-εξόδου θα οδηγήσει σε βραχυκύκλωμα της εξόδου. Συνδέοντας μια σταθερή αντίσταση μεταξύ της ακίδας ρύθμισης και της εξόδου, το LM1086 μπορεί επίσης να χρησιμοποιηθεί ως ρυθμιστής ακριβείας ρεύματος.

andnbsp;

Πληροφορίες

andnbsp;

Σχέδιο

Το πλεονέκτημά μας:

• Προϊόντα υψηλής ποιότητας --- οι προσφορές μας είναι 100% καινούργιες και αυθεντικές, ROHS
• Ανταγωνιστική τιμή --- καλά κανάλια αγορών με καλή τιμή.
• Επαγγελματική εξυπηρέτηση --- αυστηρός έλεγχος ποιότητας πριν από την αποστολή και τέλεια εξυπηρέτηση μετά την πώληση μετά την αγορά.
• Επαρκές απόθεμα --- Με την υποστήριξη της ισχυρής ομάδας αγορών μας,
• Γρήγορη παράδοση --- θα στείλουμε τα εμπορεύματα εντός 1-3 εργάσιμων ημερών μετά την επιβεβαίωση της πληρωμής.

andnbsp;

βεβαιωθείτε ότι καλύπτουμε την ανάγκη σας για όλα τα είδη εξαρτημάτων.^_^


Λίστα Προϊόντων
Παρέχουμε μια Σειρά Ηλεκτρονικών Εξαρτημάτων, πλήρη γκάμα ημιαγωγών, ενεργών και παθητικών εξαρτημάτων. Μπορούμε να σας βοηθήσουμε να αποκτήσετε όλα τα bom του PCB, με μια λέξη, μπορείτε να λάβετε μια one-stop λύση εδώ,


Οι προσφορές περιλαμβάνουν:
Ολοκληρωμένο Κύκλωμα, IC Μνήμης, Δίοδος, Τρανζίστορ, Πυκνωτής, Αντίσταση, Βαρίστορ, Ασφάλεια, Τρίμερ and Ποτενσιόμετρο, Μετασχηματιστής, Μπαταρία, Καλώδιο, Ρελέ, Διακόπτης, Σύνδεσμος, Τερματικό Μπλοκ, Κρύσταλλο and Ταλαντωτής, Επαγωγέας, Αισθητήρας, Μετασχηματιστής, Οδηγός IGBT, LED, LCD, Μετατροπέας, PCB (Τυπωμένο Κύκλωμα), PCBA (Συναρμολόγηση PCB)

Δυνατό σε Μάρκες:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, κ.λπ.
