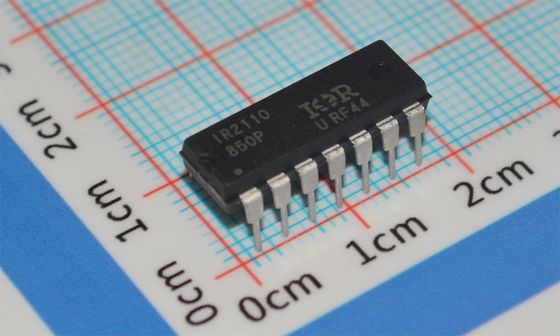

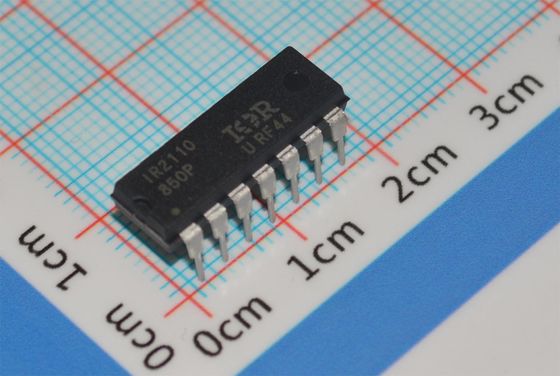

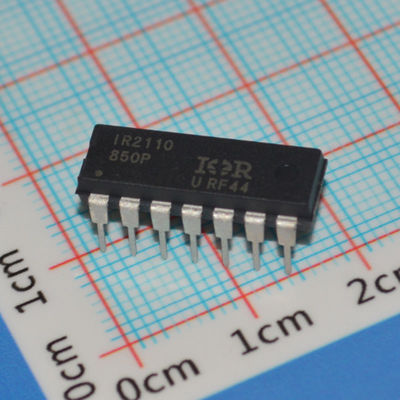

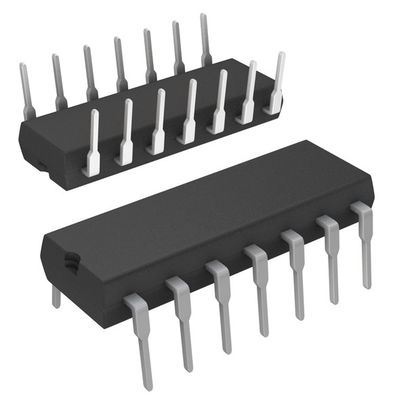

IR2110PBF ολοκληρωμένο κύκλωμα 600V υψηλό-χαμηλό οδηγό 2A κορυφαίο ρεύμα 10V-20V λογική 500ns πακέτο χρόνου ανόδου / περίπτωση 14-DIP (0,300", 7,62mm) -40 °C έως +125 °C

IR2110PBF

andnbsp;

Χαρακτηριστικά

andbull; Πλωτό κανάλι σχεδιασμένο για λειτουργία bootstrap Πλήρως λειτουργικό σε +500V ή +600V Ανθεκτικό σε αρνητική μεταβατική τάση dV/dt

andbull; Εύρος τροφοδοσίας κίνησης πύλης από 10 έως 20V

andbull; Κλείδωμα υποτάσης και για τα δύο κανάλια

andbull; Συμβατό με λογική 3.3V Ξεχωριστό εύρος τροφοδοσίας λογικής από 3.3V έως 20V Λογική και γείωση ισχύος καιplusmn;5V offset

andbull; Είσοδοι CMOS Schmitt-triggered με pull-down

andbull; Λογική τερματισμού κύκλου ανά κύκλο με ενεργοποίηση άκρων

andbull; Ταιριασμένη καθυστέρηση διάδοσης και για τα δύο κανάλια

andbull; Έξοδοι σε φάση με τις εισόδους

andnbsp;

Περιγραφή

Τα IR2110/IR2113 είναι οδηγοί MOSFET και IGBT υψηλής τάσης, υψηλής ταχύτητας με ανεξάρτητα κανάλια εξόδου αναφοράς υψηλής και χαμηλής πλευράς. Οι ιδιόκτητες τεχνολογίες HVIC και latch immune CMOS επιτρέπουν την ανθεκτική μονολιθική κατασκευή. Οι λογικές είσοδοι είναι συμβατές με τυπική έξοδο CMOS ή LSTTL, έως και λογική 3.3V. Οι οδηγοί εξόδου διαθέτουν ένα στάδιο buffer υψηλού παλμικού ρεύματος σχεδιασμένο για ελάχιστη διασταυρούμενη αγωγιμότητα του οδηγού. Οι καθυστερήσεις διάδοσης ταιριάζουν για να απλοποιήσουν τη χρήση σε εφαρμογές υψηλής συχνότητας. Το πλωτό κανάλι μπορεί να χρησιμοποιηθεί για την οδήγηση ενός MOSFET ή IGBT ισχύος N-channel στη διαμόρφωση υψηλής πλευράς που λειτουργεί έως και 500 ή 600 volts.

andnbsp;

Πληροφορίες

andnbsp;

Σχέδιο
