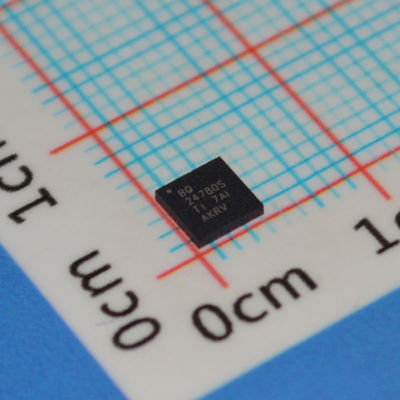

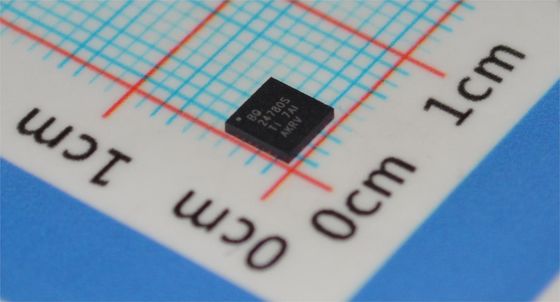

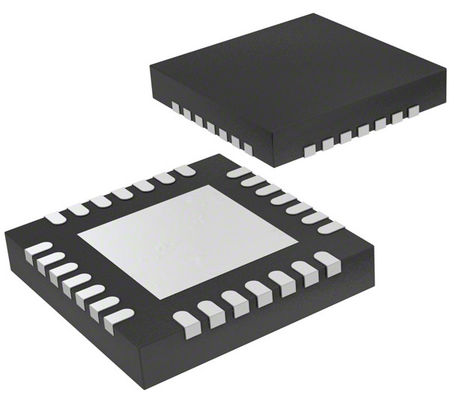

BQ24780SRUYR Φορτιστής Μπαταρίας 10A, Είσοδος 5-24V, Έλεγχος I2C, Ακρίβεια Τάσης 1%, Πακέτο / Θήκη 28-WFQFN Exposed Pad, -40°C έως +85°C

BQ24780SRUYR

Χαρακτηριστικά

• Βιομηχανικός Καινοτόμος Ελεγκτής Φόρτισης με Λειτουργία Hybrid Power Boost – Ο προσαρμογέας και η μπαταρία παρέχουν μαζί ρεύμα στο σύστημα για τη λειτουργία Intel® CPU Turbo – Εξαιρετικά γρήγορη μεταβατική απόκριση 150 µs για είσοδο στη λειτουργία Boost – Λειτουργία Hybrid Power Boost από 4,5 έως 24 V στο σύστημα – Φόρτιση πακέτου μπαταριών 1 έως 4 κυψελών από προσαρμογέα 4,5 έως 24 V

• Υψηλής ακρίβειας παρακολούθηση ισχύος και ρεύματος για CPU Throttling – Ολοκληρωμένο προφίλ PROCHOT – ±2% Ακρίβεια παρακολούθησης ρεύματος – ±5% Ακρίβεια παρακολούθησης ισχύος συστήματος (PMON)

• Αυτόματη επιλογή πηγής τροφοδοσίας NMOS από προσαρμογέα ή μπαταρία – ACFETFast ενεργοποίηση σε 100 µs

• Προγραμματιζόμενο ρεύμα εισόδου, τάση φόρτισης, όριο ρεύματος φόρτισης και εκφόρτισης – ±0,4% Τάση φόρτισης (βήμα 16 mV) – ±2% Ρεύμα εισόδου (128 mA/βήμα) – ±2% Ρεύμα φόρτισης (64 mA/βήμα) – ±2% Ρεύμα εκφόρτισης (512 mA/βήμα)

• Υψηλή ενσωμάτωση – Λειτουργία LEARN μπαταρίας – Παρακολούθηση παρουσίας μπαταρίας – Ένδειξη λειτουργίας Boost – Αντιστάθμιση βρόχου – BTSTDiode

• Βελτιωμένα χαρακτηριστικά ασφαλείας για προστασία από υπέρταση, προστασία από υπερβολικό ρεύμα, μπαταρία, επαγωγέα και προστασία από βραχυκύκλωμα MOSFET

• Συχνότητα μεταγωγής: 600 kHz, 800 kHz και 1 MHz

• Έλεγχος συστήματος σε πραγματικό χρόνο στην ακίδα ILIM για περιορισμό του ρεύματος φόρτισης και εκφόρτισης

• 0,65 mA Ρεύμα ηρεμίας αναμονής προσαρμογέα για Energy Star

Εφαρμογές

• Notebook, Ultrabook, Detachable και Tablet PC

• Τερματικό χειρός

• Βιομηχανικός και ιατρικός εξοπλισμός

• Φορητός εξοπλισμός

Περιγραφή

Η συσκευή bq24780S είναι ένας φορτιστής μπαταρίας υψηλής απόδοσης, σύγχρονος, που προσφέρει χαμηλό αριθμό εξαρτημάτων για εφαρμογές φόρτισης μπαταριών πολλαπλών χημικών στοιχείων με περιορισμένο χώρο.

Η συσκευή bq24780S υποστηρίζει τη λειτουργία hybrid power boost (που ονομαζόταν προηγουμένως "turbo boost mode"). Επιτρέπει την εκφόρτιση ενέργειας της μπαταρίας στο σύστημα όταν η ζήτηση ισχύος του συστήματος είναι προσωρινά υψηλότερη από το μέγιστο επίπεδο ισχύος του προσαρμογέα. Επομένως, ο προσαρμογέας δεν καταρρέει.

Η συσκευή bq24780S χρησιμοποιεί δύο αντλίες φόρτισης για να οδηγήσει ξεχωριστά MOSFETs καναλιού N (ACFET, RBFET και BATFET) για αυτόματη επιλογή πηγής τροφοδοσίας συστήματος.

Μέσω SMBus, το μικροελεγκτή διαχείρισης ισχύος συστήματος προγραμματίζει το ρεύμα εισόδου, το ρεύμα φόρτισης, το ρεύμα εκφόρτισης και τα DAC τάσης φόρτισης με υψηλή ακρίβεια ρύθμισης.

Η συσκευή bq24780S παρακολουθεί το ρεύμα του προσαρμογέα (IADP), το ρεύμα εκφόρτισης της μπαταρίας (IDCHG) και την ισχύ του συστήματος (PMON) για τον κεντρικό υπολογιστή ώστε να μειώσει την ταχύτητα της CPU ή να μειώσει την ισχύ του συστήματος όταν χρειάζεται.

Η συσκευή bq24780S φορτίζει 1-, 2-, 3- ή 4-σειρές Li+ cells.
